La selección de equipos de enfriamiento industrial en función de la capacidad nominal en lugar de condiciones operativas termodinámicas específicas garantiza ineficiencia sistémica, fallas mecánicas prematuras o tiempos de inactividad catastróficos del sistema. Los ingenieros y administradores de instalaciones frecuentemente desalinean los requisitos de carga del sistema con los datos de rendimiento del fabricante. Esto ocurre cuando el punto de trabajo exacto (la intersección precisa de presiones, temperaturas y características del refrigerante) no está bien definido o no se comprende bien durante la fase de adquisición.
La especificación precisa del equipo requiere traducir las cargas ambientales y de proceso en un conjunto estricto de parámetros de datos. Esta guía analiza los datos exactos necesarios para definir el punto de funcionamiento de un compresor de refrigeración , cómo estas métricas influyen en la selección de tecnología y cómo evaluar los datos técnicos del fabricante para un diseño confiable del sistema.

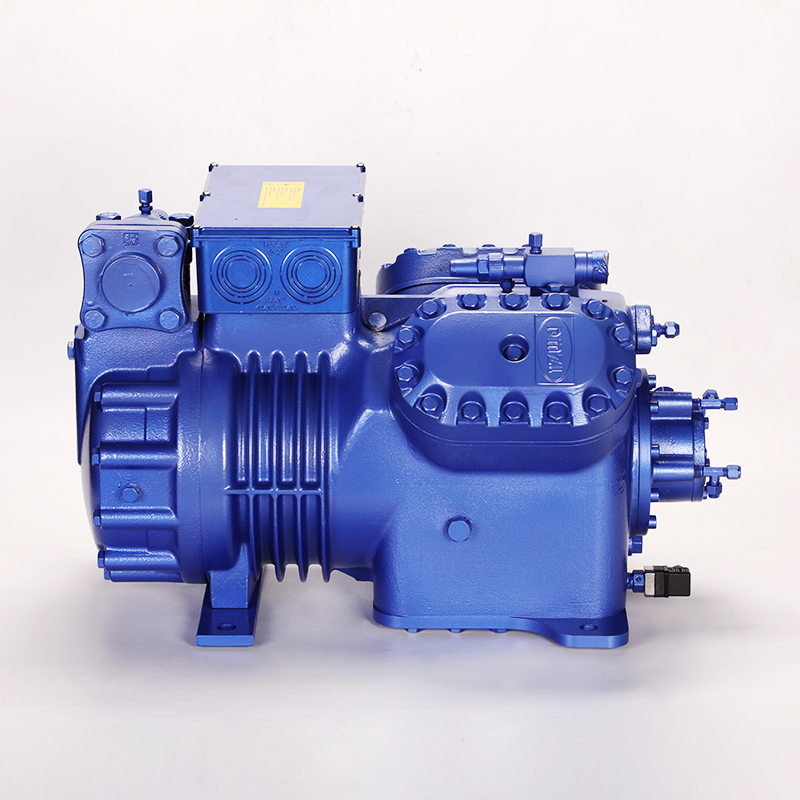

El punto de trabajo de un compresor de refrigeración es una condición operativa termodinámica específica definida principalmente por la temperatura de evaporación, la temperatura de condensación, el sobrecalentamiento y el subenfriamiento, no una clasificación de capacidad generalizada.
Los datos precisos del punto de trabajo son la única base confiable para comparar el coeficiente de rendimiento (COP) y los caudales másicos entre diferentes arquitecturas de compresores.
El punto de trabajo termodinámico debe distinguirse de los datos físicos de la placa de identificación (como desplazamiento, RLA y LRA), aunque están estrechamente interconectados durante la puesta en servicio del sistema.
No tener en cuenta las temperaturas ambiente extremas y las variaciones de carga parcial empujará al compresor fuera de su entorno de funcionamiento seguro, independientemente del cálculo del punto de trabajo inicial.
Hacer coincidir el punto de trabajo calculado con el perfil de tecnología correcto (por ejemplo, scroll, tornillo o semihermético) minimiza los costos de energía del ciclo de vida y mitiga los riesgos de implementación.
Un punto de trabajo termodinámico representa la condición operativa exacta utilizada para la evaluación de capacidad y potencia. Difiere completamente de la capacidad nominal, que sirve como una calificación teórica estandarizada para el marketing y la comparación de referencia. Las clasificaciones nominales asumen condiciones ideales de laboratorio. Las aplicaciones del mundo real exigen cálculos precisos basados en la carga térmica real, el entorno ambiental y el diseño de tuberías del sistema. Depender únicamente de la capacidad nominal a menudo conduce a equipos de tamaño insuficiente o excesivo, lo que provoca un control errático de la temperatura y un consumo excesivo de energía. Debe calcular los requisitos exactos según la aplicación específica.
Cuando se evalúa un sistema, se observan las coordenadas exactas de presión y temperatura donde opera la máquina. Ésta no es una estimación aproximada. Es una intersección matemática precisa que dicta cuánta masa de refrigerante debe mover la máquina para satisfacer la carga. Si se equivoca, todo el sistema sufrirá un rendimiento deficiente y una vida útil más corta.
Los profesionales de la industria a veces confunden los puntos de trabajo con los ciclos de trabajo. El ciclo de trabajo de un compresor de aire se refiere a porcentajes de tiempo de funcionamiento operativo, que dictan cuánto tiempo puede funcionar la máquina de forma continua antes de requerir un período de enfriamiento. Por el contrario, un punto de servicio de refrigeración se refiere estrictamente a las coordenadas específicas de presión-temperatura donde el compresor realiza su trabajo mecánico. Define el estado termodinámico del refrigerante que entra y sale del compresor, dictando el caudal másico requerido para satisfacer la carga de enfriamiento.
Comprender esta distinción es fundamental tanto para los técnicos de campo como para los ingenieros de diseño. Una máquina puede tener un ciclo de trabajo del 100 %, lo que significa que puede funcionar continuamente, pero si funciona en el punto de trabajo incorrecto, seguirá fallando prematuramente debido a una sobrecarga térmica o un retorno deficiente del aceite.
Las condiciones de clasificación estándar, como EN 12900 y AHRI 540, establecen parámetros de prueba uniformes para los fabricantes de compresores. Estos estándares permiten a los ingenieros comparar diferentes marcas en igualdad de condiciones. Sin embargo, los puntos de trabajo del mundo real rara vez se alinean perfectamente con los estándares de laboratorio. Una instalación que opera en un clima desértico experimentará temperaturas de condensación significativamente más altas que la línea base AHRI 540. Los ingenieros deben interpolar los datos del fabricante para que coincidan con las condiciones reales del sitio en lugar de aceptar tablas de clasificación estándar al pie de la letra.
Estándar | Temperatura de evaporación | Temperatura de condensación | Enfoque de la aplicación |
|---|---|---|---|
AHRI 540 | Varía según la aplicación. | Líneas de base estandarizadas | Refrigeración comercial norteamericana |
EN 12900 | Puntos estandarizados | Puntos estandarizados | Calificación de desempeño europea |
Los datos de la etiqueta del compresor físico proporcionan especificaciones de hardware fijas. El desplazamiento indica el volumen físico barrido por los pistones o rotores por revolución. Los amperios de rotor bloqueado (LRA) y los amperios de carga nominal (RLA) definen los límites eléctricos. La carga de aceite certificada dicta los requisitos de lubricación. Si bien los datos de esta placa de identificación son críticos para el dimensionamiento y el mantenimiento eléctricos, permanecen estáticos. El punto de trabajo termodinámico es dinámico y fluctúa con los cambios ambientales y las cargas del proceso. Comprender la relación entre los límites físicos fijos y los requisitos termodinámicos dinámicos es esencial para una puesta en marcha exitosa del sistema.
La temperatura de succión saturada (SST) actúa como el principal impulsor de la eficiencia volumétrica. Representa la temperatura a la que hierve el refrigerante en el serpentín del evaporador. A medida que cae la SST, el volumen específico del gas de succión aumenta, lo que significa que el compresor mueve menos masa de refrigerante por carrera. La temperatura ambiente objetivo y la diferencia de temperatura (TD) del evaporador dictan esta métrica. Una TD más baja requiere un serpentín del evaporador más grande, pero permite una SST más alta, lo que mejora la eficiencia general del compresor y reduce el consumo de energía.
En el campo, a menudo verá sistemas con problemas porque la SST se calculó incorrectamente durante la fase de diseño. Si el evaporador tiene un tamaño insuficiente, la SST debe descender para cumplir con el requisito de temperatura ambiente, lo que deja sin alimentación al compresor y lo obliga a trabajar más duro.
La temperatura de condensación saturada (SCT) se correlaciona directamente con las condiciones ambientales. Representa la temperatura a la que el vapor del refrigerante se condensa nuevamente en líquido. Las temperaturas ambiente más altas fuerzan al SCT hacia arriba, aumentando la presión de descarga. Esta presión elevada aumenta la relación de compresión, lo que aumenta exponencialmente el consumo total de energía y reduce la capacidad de enfriamiento. Gestionar el SCT mediante el tamaño y la ubicación adecuados del condensador es fundamental para mantener un punto de trabajo eficiente.
La temperatura del gas de retorno define el estado térmico del vapor refrigerante que ingresa al compresor. El sobrecalentamiento garantiza que el refrigerante se vaporice por completo, evitando la acumulación de líquido que puede destruir las válvulas y los pistones del compresor. Sin embargo, los ingenieros deben equilibrar este requisito. El sobrecalentamiento excesivo reduce la densidad del gas, lo que reduce el flujo másico y la capacidad. También eleva las temperaturas de descarga, lo que podría provocar la descomposición del aceite. El diseño óptimo del sistema mantiene suficiente sobrecalentamiento para proteger la mecánica y al mismo tiempo lo minimiza para garantizar una refrigeración adecuada del motor y una alta eficiencia volumétrica.
El subenfriamiento ocurre cuando el refrigerante líquido se enfría por debajo de su temperatura de saturación en la salida del condensador. Este proceso aumenta el efecto de refrigeración neto en el evaporador sin requerir entrada de energía adicional del compresor. El subenfriamiento interno ocurre naturalmente dentro del serpentín del condensador. El subenfriamiento externo utiliza intercambiadores de calor o economizadores dedicados. Es necesario definir con precisión el valor de subenfriamiento en el punto de trabajo para calcular la verdadera diferencia de entalpía y el requisito de flujo másico resultante.
Mida la temperatura de la línea de líquido en la salida del condensador.
Determine la temperatura de saturación a partir de la presión de descarga.
Reste la temperatura de la línea de líquido de la temperatura de saturación para encontrar el valor de subenfriamiento.
Los sistemas industriales complejos suelen utilizar compresión de varias etapas, como sistemas de refuerzo de dos etapas o en cascada que utilizan refrigerantes naturales como CO2 o amoníaco. En estas aplicaciones, el cálculo del punto de servicio se vuelve más complejo. Las presiones intermedias, los métodos de atemperamiento y la inyección del economizador modifican directamente la ecuación del punto de trabajo de una sola etapa. Los ingenieros deben calcular la presión intermedia que equilibra las relaciones de compresión en ambas etapas para optimizar el consumo de energía y evitar temperaturas de descarga excesivas.
Las propiedades termodinámicas específicas del refrigerante elegido interactúan fuertemente con las temperaturas de funcionamiento para determinar el caudal másico requerido. Los refrigerantes de alta presión como el CO2 requieren caudales volumétricos significativamente más bajos en comparación con el propano o el amoníaco para la misma capacidad de enfriamiento. El punto de trabajo debe definir explícitamente el tipo de refrigerante, ya que la curva de entalpía dicta cuántas libras por hora o kilogramos por segundo debe mover el compresor para satisfacer la carga térmica.
El método matemático estándar de la industria para calcular el mapeo de rendimiento se basa en una ecuación polinómica de 10 coeficientes. Los fabricantes proporcionan estos coeficientes basándose en extensas pruebas de laboratorio. Al ingresar la SST y SCT específicas del punto de trabajo deseado en esta ecuación, los ingenieros pueden calcular caudales másicos precisos, entrada de energía del compresor, consumo de corriente y capacidad de enfriamiento. Este modelo matemático reemplaza las curvas de rendimiento obsoletas y ofrece puntos de datos exactos para el diseño personalizado del sistema y el modelado energético.
Las ecuaciones termodinámicas permiten a los ingenieros estimar la potencia del eje del compresor y el trabajo de rechazo de calor del condensador. La entrada de energía depende del caudal másico y de la diferencia de entalpía entre los estados de succión y descarga. El trabajo del condensador es igual a la suma de la capacidad de enfriamiento y la potencia de entrada del compresor. Calcular con precisión estos valores en el punto de trabajo específico garantiza que todos los componentes secundarios, incluidos contactores, cableado e intercambiadores de calor, tengan el tamaño correcto para la aplicación.
Seleccionar la arquitectura de compresor correcta requiere hacer coincidir el punto de trabajo definido con el entorno operativo específico y el diseño de enfriamiento del motor del equipo. Los motores enfriados por gas de succión dependen del refrigerante que regresa para evitar el sobrecalentamiento, lo que los hace sensibles a condiciones de alto sobrecalentamiento. Los motores refrigerados por aire o agua ofrecen más flexibilidad en aplicaciones de alta temperatura. Los criterios de éxito dependen de alinear las demandas termodinámicas con las resistencias mecánicas de la tecnología elegida.
Un compresor de refrigeración scroll sobresale en puntos de trabajo de temperatura media a alta. Estas unidades utilizan relaciones volumétricas fijas y mecanismos de cumplimiento que manejan el manejo de líquidos mejor que los diseños rígidos. Sus puntos óptimos de eficiencia los hacen ideales para comercio minorista, estantes de supermercados y aplicaciones industriales ligeras. Sin embargo, su relación de volumen incorporada fija significa que la eficiencia cae significativamente si las presiones operativas reales se desvían mucho de los parámetros de diseño.

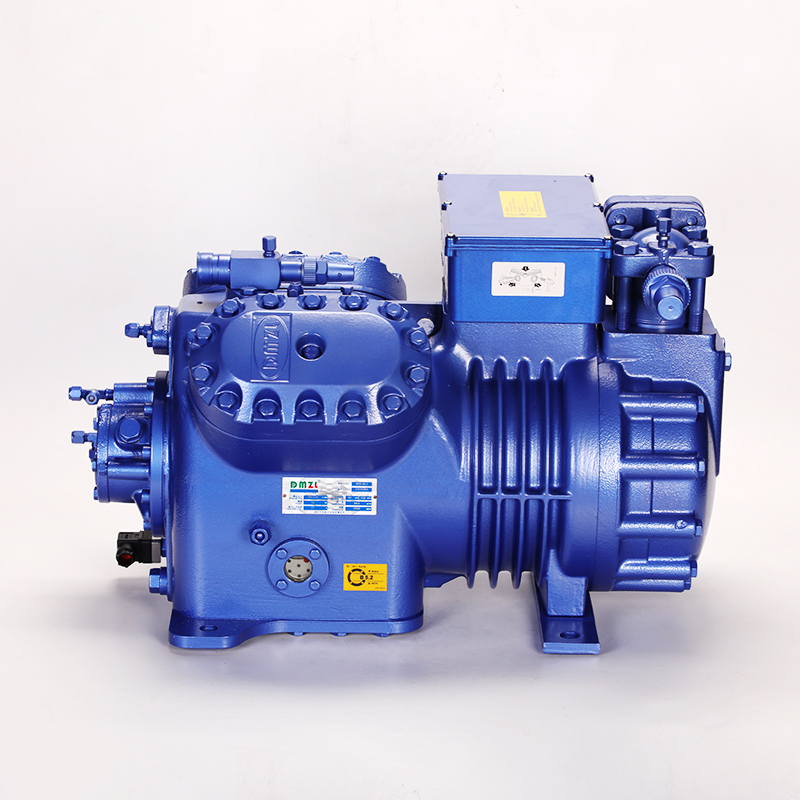

Las aplicaciones que requieren amplios límites operativos, cargas variables y facilidad de servicio en campo se benefician enormemente de un compresor de refrigeración semihermético . Estas máquinas ofrecen una inmensa robustez mecánica cuando los puntos de trabajo fluctúan debido a cambios ambientales estacionales o cambios en las cargas del proceso. La capacidad de reconstruir placas de válvulas y reemplazar motores in situ reduce el tiempo de inactividad a largo plazo en instalaciones industriales críticas. Su diseño versátil permite la modulación de la capacidad mediante descarga de cilindros o variadores de frecuencia.
Los puntos de trabajo industrial pesado y de gran capacidad, como los que se encuentran en el almacenamiento en frío y el procesamiento de alimentos, requieren un compresor de refrigeración de tornillo . Estas unidades manejan enormes volúmenes de gas refrigerante de manera eficiente. Utilizan válvulas deslizantes para un control preciso de la capacidad, lo que permite que la máquina mantenga una alta eficiencia en puntos de trabajo específicos de carga parcial. Los compresores de tornillo son particularmente efectivos en aplicaciones con cargas estables y continuas y altas relaciones de compresión.
Las aplicaciones comerciales y domésticas de baja capacidad y sensibles a los costos suelen utilizar diseños alternativos totalmente herméticos. Si bien son rentables, los límites de temperatura del devanado interno del motor restringen estrictamente el entorno operativo permitido en comparación con los diseños abiertos o semiherméticos. Si el punto de trabajo cambia a relaciones de compresión altas o presiones de succión bajas, la falta de enfriamiento adecuado del motor causará una rápida sobrecarga térmica y fallas prematuras.
Leer las tablas de rendimiento del fabricante o el software de selección requiere centrarse en el punto de servicio exacto en lugar de en las clasificaciones máximas. Los ingenieros deben calcular el verdadero coeficiente de rendimiento (COP) y el índice de eficiencia energética (EER) basándose en datos termodinámicos específicos. Una alta capacidad de refrigeración es inútil si requiere un consumo de energía desproporcionado. La evaluación de la relación entre refrigeración útil y consumo eléctrico en las condiciones operativas precisas garantiza que el sistema cumpla con los estándares de cumplimiento energético y los presupuestos operativos.
El punto de trabajo del compresor debe armonizar perfectamente con la capacidad del serpentín del condensador y el rendimiento del ventilador dentro de una unidad condensadora de refrigeración compacta . Si la unidad de condensación es de tamaño insuficiente, obstaculizará el rendimiento del sistema, lo que obligará a subir el SCT y empujará al compresor fuera de su zona de operación segura. El calor total de rechazo, que incluye tanto la carga de enfriamiento como el calor de compresión, debe coincidir con la capacidad de la unidad condensadora a la temperatura ambiente máxima de diseño.
Trazar el punto de servicio en el sobre de solicitud de un fabricante revela los márgenes de seguridad del diseño. La envolvente define los límites aceptables de las temperaturas de evaporación y condensación. La identificación de riesgos límite implica verificar si hay altas temperaturas de descarga en la parte superior del sobre, bajas presiones de succión en el borde izquierdo y zonas de sobrecarga del motor en la parte inferior derecha. Operar demasiado cerca de estos límites requiere estrategias de mitigación como la inyección de líquido o el enfriamiento a demanda.
Los picos en la temperatura ambiente del verano alteran la presión de condensación, lo que podría hacer que el compresor se salga de su envoltura. Este riesgo requiere diseñar para puntos de trabajo ambientales pico y utilizar mecanismos de control físico para estabilizar el SCT. Las válvulas de inundación del condensador, las válvulas de control de presión de cabeza y los controles del ventilador de velocidad variable ayudan a mantener presiones de descarga estables durante el invierno, al tiempo que garantizan que el condensador pueda rechazar suficiente calor durante las olas de calor extremas del verano.
Operar continuamente en puntos de servicio fuera de diseño conduce a un retorno de aceite deficiente, sobrecalentamiento localizado del motor y válvulas de expansión oscilantes. Las cargas industriales rara vez permanecen estáticas. La implementación de VFD o modulación de capacidad mecánica mantiene la eficiencia en un espectro de puntos de trabajo secundarios. Al hacer coincidir la velocidad del compresor con la carga térmica real, el sistema evita ciclos cortos y mantiene presiones de succión estables, protegiendo la integridad mecánica del equipo.
Los serpentines del condensador sucios, los evaporadores helados o las cargas de refrigerante degradadas desplazan artificialmente las presiones de funcionamiento del compresor fuera del punto de funcionamiento. Esta degradación obliga al compresor a trabajar más duro, consumiendo más energía para un menor efecto de enfriamiento. La puesta en marcha del punto de servicio básico proporciona una referencia para el rendimiento futuro. Se requiere un monitoreo continuo del mantenimiento predictivo y una calibración regular de los sensores para identificar estos cambios antes de que causen fallas mecánicas.
Bloquee los datos de temperatura de succión saturada, temperatura de condensación saturada, sobrecalentamiento y subenfriamiento antes de comparar marcas de compresores.
Utilice software de selección específico del fabricante para modelar el punto de trabajo exacto en condiciones de carga máxima y parcial.
Solicite hojas de datos técnicos completas, incluida la tabla de coeficientes AHRI 10, para un modelado energético preciso.
Consulte con los ingenieros de aplicaciones para verificar los límites del envolvente y asegurarse de que todos los componentes secundarios tengan el tamaño correcto.
R: Un ciclo de trabajo se refiere al porcentaje de tiempo que una máquina funciona continuamente versus en reposo. Un punto de trabajo es la condición termodinámica específica, definida por presiones, temperaturas y tipo de refrigerante, donde el compresor opera para satisfacer una carga de enfriamiento específica.
R: Las temperaturas ambiente altas reducen la capacidad del condensador para rechazar el calor, lo que obliga a aumentar la temperatura de condensación saturada (SCT) y la presión de descarga. Esto aumenta la relación de compresión, demandando más potencia y reduciendo la capacidad de enfriamiento del compresor.
R: La temperatura del gas de retorno determina la densidad del refrigerante que ingresa al compresor y proporciona el enfriamiento necesario del motor. Demasiado alto y el motor puede sobrecalentarse mientras la capacidad disminuye. Si es demasiado bajo, el refrigerante líquido podría entrar en los cilindros y provocar daños mecánicos.
R: Puede funcionar dentro de su ámbito de aplicación definido, pero funcionar fuera del punto de trabajo de diseño específico reduce la eficiencia. Operar completamente fuera de los límites establecidos por el fabricante corre el riesgo de que el motor se queme, se rompa el aceite o falle mecánicamente debido a presiones o temperaturas extremas.
R: El caudal másico se calcula dividiendo la capacidad de enfriamiento total requerida por el efecto de refrigeración neto (la diferencia de entalpía entre el refrigerante que entra y sale del evaporador). Esto dicta cuánto refrigerante debe mover el compresor.
