Imagínese este escenario: estamos en mitad de una tarde sofocante de julio y su sistema de refrigeración principal falla repentinamente. Llega un técnico, diagnostica un compresor averiado y le entrega una cotización asombrosa. Con la esperanza de suavizar el golpe financiero, quizás se pregunte si puede ahorrar dinero reemplazando solo la unidad exterior y dejando la bobina interior en paz.
Como ingenieros de campo, vemos esta situación constantemente. Desafortunadamente, los sistemas de refrigeración divididos que no coinciden con frecuencia fallan. Generan facturas de reparación enormes e inesperadas en el futuro. Ya sea usted un propietario de una vivienda que intenta restablecer la comodidad o un administrador de instalaciones que supervisa un almacén frigorífico comercial, las reglas fundamentales de la termodinámica siguen siendo las mismas. Un sistema de refrigeración no es sólo un conjunto de piezas independientes. Es un ecosistema de circuito cerrado altamente diseñado.
En esta guía técnica completa, exploraremos la ciencia de la combinación adecuada de sistemas. Analizaremos los peligros ocultos de emparejar componentes incompatibles y le mostraremos cómo tomar decisiones informadas que protejan su inversión en bienes de capital.
Conclusiones clave:
Una unidad exterior y un serpentín interior deben coincidir con precisión en términos de capacidad de enfriamiento, tipo de refrigerante y índices de eficiencia.
Los sistemas no coincidentes conducen inevitablemente a facturas mensuales de energía más altas, control deficiente de la humedad, fallas mecánicas prematuras y garantías anuladas.
En entornos comerciales e industriales, calcular las temperaturas objetivo exactas es fundamental al combinar equipos de alta resistencia.
Las mejores prácticas de la industria exigen firmemente el reemplazo simultáneo de las unidades interior y exterior para garantizar la confiabilidad a largo plazo.
Confíe siempre en coincidencias certificadas y consulte con fabricantes acreditados para garantizar una compatibilidad operativa perfecta.
Para comprender completamente por qué es necesaria la sincronización de componentes, primero debemos examinar las funciones individuales del hardware principal. Los sistemas de refrigeración divididos funcionan según los principios básicos de la termodinámica. Transfieren continuamente calor desde un ambiente interior al exterior. Este delicado proceso depende enteramente de dos componentes distintos pero profundamente interconectados.
Al actuar como la parte exterior de un sistema dividido, su función principal es comprimir gas refrigerante de baja presión a un estado de alta presión y alta temperatura. Posteriormente libera el calor interior absorbido al aire exterior.
Una instalación exterior estándar consta de tres partes internas críticas. El compresor actúa como el corazón mecánico del sistema, bombeando refrigerante implacablemente a través del circuito. A continuación, el serpentín del condensador (una serie compleja de tubos y aletas metálicas) facilita un cambio de fase, convirtiendo el gas refrigerante caliente en un líquido tibio. Finalmente, un ventilador motorizado aspira aire exterior a través de este serpentín para garantizar una rápida disipación del calor.
Por el contrario, el componente interior normalmente está alojado dentro de un controlador de aire o conectado directamente a un horno. Su trabajo es absorber el calor sensible y la humedad latente del aire interior. A medida que el aire interior caliente pasa a través de los tubos congelados llenos de refrigerante, el refrigerante líquido absorbe la energía térmica y se convierte en vapor. Este aire recién enfriado y deshumidificado luego circula de regreso al espacio.
Estas dos mitades están unidas por líneas de refrigerante de cobre, creando un ciclo continuo e ininterrumpido. La batería interior absorbe el calor y la unidad exterior lo rechaza. Si la capacidad volumétrica, el flujo de aire o los parámetros operativos de un componente no se alinean perfectamente con el otro, todo el circuito termodinámico se altera. Este desequilibrio compromete inmediatamente la integridad mecánica del sistema.
Lograr un sistema sincronizado mediante una adaptación precisa del serpentín del evaporador no es simplemente una recomendación del fabricante. Es un estricto requisito de ingeniería para un funcionamiento óptimo. Los componentes emparejados correctamente producen importantes beneficios operativos y financieros durante la vida útil del equipo.
Las métricas de eficiencia energética se calculan exclusivamente en función de pares emparejados y probados. Una unidad exterior no posee una clasificación de eficiencia independiente en el vacío. Más bien, la calificación anunciada refleja el desempeño combinado de ambas mitades trabajando juntas.
Específicamente, combinar una unidad exterior moderna y de alta eficiencia con una bobina interior obsoleta y restrictiva reducirá gravemente el rendimiento. El sistema adoptará de forma predeterminada el nivel de eficiencia del eslabón más débil. Básicamente, terminas desperdiciando el precio superior pagado por el nuevo hardware.
Enfriar no se trata únicamente de bajar la temperatura de un termostato; se trata igualmente de deshumidificación. Los sistemas combinados están diseñados específicamente para ejecutar longitudes de ciclo precisas. Esto permite que el serpentín interior se enfríe lo suficiente (y permanezca frío el tiempo suficiente) para extraer la humedad del aire.
Si los componentes no coinciden, el sistema puede realizar un "ciclo corto", encendiéndose y apagándose rápidamente. Este ciclo rápido enfría el aire ambiente pero no funciona el tiempo suficiente para eliminar la humedad. ¿El resultado? Un ambiente frío, húmedo e incómodo.
Desde una perspectiva financiera, la preservación de la garantía es posiblemente el factor más crítico para los propietarios. Los principales fabricantes de equipos estipulan claramente en su documentación técnica que los equipos deben instalarse como un sistema compatible certificado. La instalación de un compresor exterior nuevo junto con un serpentín interior no verificado anulará casi universalmente la garantía. Los componentes incomparables aumentan drásticamente la probabilidad estadística de fallas mecánicas catastróficas.
Ignorar las directrices de compatibilidad a menudo conlleva graves consecuencias mecánicas. Cuando las unidades interior y exterior funcionan a diferentes capacidades, la física fundamental del ciclo de refrigeración se rompe. Esto conduce a una cascada de problemas costosos.
El resultado más catastrófico de un sistema no coincidente es la falla del compresor. Esto frecuentemente es causado por un fenómeno destructivo conocido como "golpe de líquido". Si el serpentín interior tiene un tamaño inferior al de la unidad exterior, carece de la superficie necesaria para hervir completamente el refrigerante líquido hasta convertirlo en vapor.
En consecuencia, el refrigerante líquido sin tratar regresa a través de la línea de succión directamente al compresor. Debido a que los compresores están diseñados estrictamente para comprimir gas, no líquido, la introducción de fluido rompe violentamente las válvulas internas. Esto destruye completamente el mecanismo del compresor.
Cuando los componentes no están emparejados correctamente, el sistema se ve obligado a un estado de sobreesfuerzo continuo. Una unidad exterior de gran tamaño combinada con un serpentín interior de tamaño pequeño tendrá dificultades constantes para mantener las temperaturas objetivo. Esto conduce a ciclos operativos prolongados, un consumo de amperaje eléctrico elevado y una tensión inmensa en los motores. En última instancia, este desequilibrio termodinámico se traduce directamente en gastos mensuales de servicios públicos significativamente más altos.
La combinación adecuada de la capacidad de enfriamiento garantiza que las presiones del refrigerante permanezcan estables en diferentes temperaturas. Cuando las capacidades están desalineadas, la presión de succión puede caer peligrosamente por debajo de los umbrales operativos.
Esta caída repentina de presión hace que la temperatura del serpentín interior caiga por debajo del punto de congelación del agua. La condensación del aire se congela rápidamente en las aletas metálicas y finalmente encapsula toda la unidad en un bloque sólido de hielo. Una vez congelado, el flujo de aire queda completamente restringido y el sistema deja de funcionar hasta que se descongela y repara manualmente.
Garantizar la compatibilidad requiere una comprensión técnica del tamaño del sistema, los objetivos de temperatura y las variables químicas. Los administradores de instalaciones y los técnicos de instalación deben confiar en parámetros de ingeniería establecidos para tomar decisiones de compra informadas.
La capacidad de refrigeración se mide universalmente en unidades térmicas británicas (BTU) y tonelaje. La regla fundamental de adaptación del sistema dicta que la capacidad del serpentín interior debe igualar o superar ligeramente la capacidad de la unidad exterior. Nunca debe ser más pequeño.
Capacidad de refrigeración (BTU/h) | Tonelaje equivalente | Escala de aplicación adecuada |
|---|---|---|
12.000 BTU | 1,0 tonelada | Habitaciones pequeñas / Armarios para servidores |
24.000 BTU | 2,0 toneladas | Zonas residenciales estándar |
36.000 BTU | 3,0 toneladas | Espacios comerciales medianos |
48.000 BTU | 4,0 toneladas | Residencial grande/comercial ligero |
60.000 BTU | 5,0 toneladas | Aplicaciones comerciales pesadas |
Nota: Si bien una unidad exterior de 3 toneladas a menudo se puede combinar de forma segura con un serpentín interior de 3,5 toneladas para aumentar la eficiencia y la eliminación del calor latente, combinarla con un serpentín de 2,5 toneladas inevitablemente provocará una falla crítica del sistema.
Tanto en instalaciones residenciales como industriales, la temperatura de evaporación objetivo dicta la geometría específica, el diámetro del tubo y el espaciado de las aletas del serpentín requerido. Esta métrica representa la temperatura exacta a la que hierve el refrigerante dentro del serpentín interior.
Por ejemplo, si un sistema está diseñado para almacenamiento en frío a temperatura media (por ejemplo, mantener una habitación a 35 °F), el serpentín y el compresor deben calibrarse con precisión para mantener una temperatura de evaporación de alrededor de 25 °F. Desviarse de estos estrictos parámetros da como resultado una transferencia de calor inadecuada, una acumulación excesiva de escarcha y una rápida degradación del sistema.
Mientras que los sistemas residenciales se centran principalmente en el confort humano, la refrigeración comercial opera bajo restricciones completamente diferentes y mucho más rigurosas. En entornos como supermercados, almacenes frigoríficos e instalaciones farmacéuticas, hay mucho en juego. Un sistema que no coincide aquí no sólo resulta en una leve incomodidad; conduce a pérdidas catastróficas de productos y graves sanciones financieras.
Las tolerancias operativas en la refrigeración comercial son extremadamente estrictas. Los sistemas residenciales suelen funcionar con una temperatura de evaporación de entre 40 °F y 45 °F. Por el contrario, los sistemas comerciales requieren un rango mucho más amplio y preciso.
Debido a estos parámetros extremos, combinar una unidad de condensación de refrigeración comercial con el serpentín interior adecuado requiere cálculos de ingeniería meticulosos. El serpentín interior debe dimensionarse no solo para la capacidad total, sino también para proporciones específicas de calor sensible y latente para evitar la acumulación excesiva de escarcha y garantizar ciclos de descongelación eficientes.

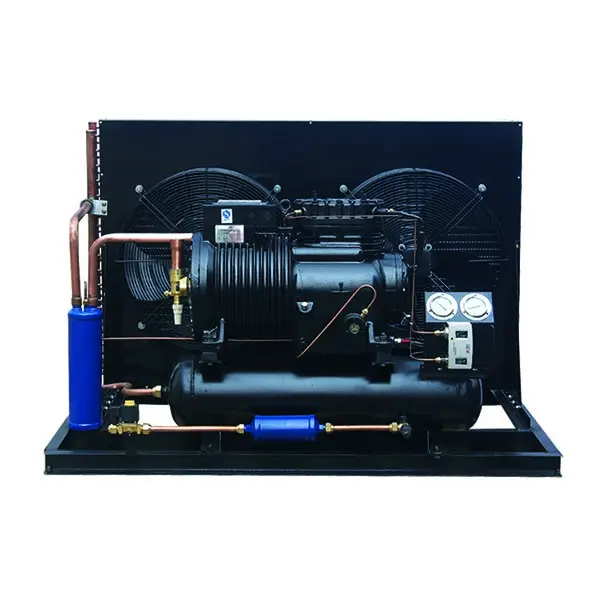

En aplicaciones comerciales e industriales de servicio pesado, los ingenieros frecuentemente especifican una unidad condensadora semihermética . A diferencia de los compresores totalmente herméticos, que están sellados permanentemente dentro de una carcasa de acero soldada, las unidades semiherméticas están atornilladas entre sí en una pesada carcasa de hierro fundido.
Este diseño robusto permite reparar y reconstruir el compresor directamente en el campo. Por ejemplo, una unidad compresora de hierro semihermética diseñada para refrigeración de 0 ℃ a -20 ℃ está diseñada para manejar cargas masivas de productos en condiciones ambientales adversas. Para lograr un rendimiento óptimo, el serpentín del evaporador combinado con este resistente sistema debe tener un espaciado de aletas coincidente. Las aplicaciones de baja temperatura requieren un espacio más amplio entre las aletas (p. ej., 4 aletas por pulgada) para adaptarse a la inevitable acumulación de escarcha sin bloquear el flujo de aire.
La industria de HVAC y refrigeración está atravesando actualmente un cambio regulatorio masivo. Las actualizaciones recientes de las regulaciones SEER2 del Departamento de Energía (DOE) y la transición global hacia refrigerantes A2L de bajo GWP (potencial de calentamiento global) han cambiado fundamentalmente la forma en que los ingenieros abordan la adaptación del sistema.
Los componentes modernos ahora están diseñados con espesores de pared altamente específicos, válvulas de expansión electrónicas (EEV) avanzadas y aceites lubricantes especializados. Estos refrigerantes más nuevos poseen diferentes perfiles de inflamabilidad y presión en comparación con los gases tradicionales. Los expertos de la industria enfatizan que a medida que estos sistemas inteligentes se convierten en el estándar, el margen de error en la coincidencia de componentes prácticamente se ha reducido a cero. Mezclar serpentines viejos con unidades exteriores nuevas de bajo PCA ya no es solo una cuestión de eficiencia: es un grave peligro para la seguridad y el cumplimiento.
Cuando falla un componente importante, la tendencia inmediata suele ser minimizar el gasto de capital reemplazando sólo la pieza rota. Sin embargo, los datos empíricos y los estrictos estándares de la industria desaconsejan este enfoque gradual.
La regla general universal es reemplazar las unidades interior y exterior simultáneamente. Los sistemas de refrigeración son probados y certificados por organismos reguladores como conjuntos completos y emparejados.
Reemplazar solo la unidad exterior y dejar en su lugar un serpentín interior viejo y degradado crea un desajuste mecánico grave. Los serpentines más antiguos se diseñaron para estándares de eficiencia más bajos y refrigerantes heredados. Las unidades exteriores modernas funcionan a presiones mucho más altas y requieren superficies de serpentín más grandes. Desde el punto de vista financiero, el reemplazo parcial conduce inevitablemente a mayores gastos operativos a largo plazo. La tensión ejercida sobre el nuevo compresor por el restrictivo serpentín antiguo aumenta en gran medida la probabilidad de fallo prematuro.
Seleccionar el hardware adecuado es el paso fundamental para construir una infraestructura de refrigeración resistente. El mercado ofrece una amplia gama de equipos, pero las aplicaciones comerciales e industriales requieren hardware construido según estándares de ingeniería rigurosos e inflexibles.
Al adquirir equipos, evalúe a los fabricantes según la transparencia de la ingeniería, la calidad de construcción y el soporte posterior a la instalación. Los fabricantes de alta calidad proporcionan tablas de capacidad completas, lo que permite a los ingenieros ver exactamente cómo funciona una unidad en diversas temperaturas ambiente y de evaporación. Estos datos precisos son la piedra angular de una combinación perfecta del sistema.
Además, la construcción física es sumamente importante. Busque unidades que tengan gabinetes de acero de gran espesor, aletas de condensador resistentes a la corrosión, interruptores de alta/baja presión integrados y calentadores de cárter robustos. Dar prioridad a la calidad de grado industrial en la etapa de adquisición mitiga el riesgo de tiempo de inactividad operativa.
Un sistema de refrigeración funciona fundamentalmente como un equipo unificado. El compresor exterior y el serpentín interior deben coincidir perfectamente en capacidad, tipo de refrigerante y índices de eficiencia. Si no lo hacen, el sistema fallará inevitablemente, lo que reducirá su inventario de productos y su presupuesto de mantenimiento.
El tamaño y la sincronización adecuados son especialmente críticos para las configuraciones comerciales, donde las tolerancias de error son prácticamente inexistentes. Priorice siempre igualar su capacidad de enfriamiento y consulte con un ingeniero en refrigeración antes de comprar equipos nuevos. Al elegir piezas confiables y cumplir con los estándares de la industria, garantiza un rendimiento duradero y tranquilidad a largo plazo. Para soluciones de nivel industrial adaptadas a sus requisitos de temperatura específicos, explore la sólida línea de unidades de refrigeración de DM Compressor para garantizar que su próxima instalación sea la combinación perfecta.
Sí, en muchos casos, instalar un serpentín evaporador que sea hasta 1 tonelada más grande que la unidad exterior es aceptable y se practica con frecuencia. Un serpentín interior de gran tamaño proporciona una mayor superficie para el intercambio de calor, lo que puede mejorar la eficiencia energética general y mejorar la eliminación del calor latente. Sin embargo, nunca debes hacer lo contrario. La instalación de una unidad exterior más grande con un serpentín interior más pequeño hará que el sistema funcione a presiones anormalmente altas, lo que provocará una rápida congelación del serpentín y destrucción del compresor.
La forma más definitiva de verificar una coincidencia es buscar un número de referencia del AHRI (Instituto de Aire Acondicionado, Calefacción y Refrigeración). Si el número de modelo específico de la unidad exterior y el serpentín interior generan un certificado AHRI activo, son una coincidencia confirmada. Además, debe consultar las hojas de datos del producto del fabricante o hablar con un técnico autorizado que pueda comparar las tablas de compatibilidad OEM.
La temperatura de evaporación determina qué tan frío se vuelve el serpentín interior. Si se configura incorrectamente (a menudo debido a un ajuste inadecuado de la válvula de expansión o un tamaño de bobina no coincidente), el sistema no funcionará. Si la temperatura es demasiado alta, el sistema no tendrá capacidad para enfriar la habitación o eliminar la humedad. Si la temperatura es demasiado baja, la condensación en el serpentín se congelará formando un bloque sólido de hielo, bloqueando el flujo de aire y provocando daños mecánicos fatales al compresor.
Si bien se recomienda encarecidamente utilizar la misma marca para garantizar una combinación perfecta de ingeniería y agilizar los reclamos de garantía, no es estrictamente obligatorio. Existen fabricantes de serpentines externos de buena reputación que fabrican serpentines evaporadores de alta calidad diseñados para funcionar con varias de las principales marcas de unidades exteriores. El factor crítico es si el serpentín de terceros está certificado oficialmente para coincidir con la capacidad específica, la clasificación SEER y el refrigerante de su unidad exterior.
Con la implementación de las regulaciones SEER2, los procedimientos de prueba de presión estática y flujo de aire se han vuelto mucho más estrictos. Los serpentines de evaporador más antiguos no fueron diseñados para cumplir con estas nuevas y rigurosas dinámicas de flujo de aire. Emparejar una nueva unidad exterior compatible con SEER2 con un serpentín interior anterior a SEER2 dará como resultado casi con seguridad un sistema que no cumple con los estándares mínimos de eficiencia, consume exceso de energía y viola los códigos de construcción modernos.
La válvula de expansión es responsable de dosificar con precisión el refrigerante líquido en el serpentín del evaporador según la carga de enfriamiento. Si la bobina no coincide (por ejemplo, es de tamaño insuficiente), la válvula tendrá dificultades para mantener el sobrecalentamiento correcto. Constantemente "cazará" (se abrirá y cerrará erráticamente), lo que provocará un flujo de refrigerante inestable. Este comportamiento errático priva al compresor de una refrigeración adecuada o lo inunda con líquido, lo que reduce drásticamente la vida útil tanto de la válvula como del compresor.
