Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-10-21 Origen:Sitio
Las operaciones industriales frecuentemente enfrentan un desafío mecánico frustrante. La vibración excesiva, el ruido molesto y el desgaste acelerado de los equipos afectan a muchas instalaciones, todos causados por un flujo inconsistente de aire comprimido o gas. Si pisa el suelo de una antigua planta de fabricación, probablemente oirá el martilleo rítmico y violento de las líneas de aire. Esto ocurre porque los compresores alternativos tradicionales crean inherentemente pulsos de aire agresivos debido a su mecánica fundamental de carrera de arranque y parada. Cada golpe de compresión envía un aumento repentino de presión a través del sistema. Con el tiempo, esto fatiga las tuberías, daña las válvulas sensibles aguas abajo y altera los procesos de fabricación de precisión.
Para resolver estas inconsistencias mecánicas, el compresor de tornillo ha surgido como la solución de ingeniería definitiva para entregar un flujo de aire comprimido suave, continuo y altamente confiable. A diferencia de los modelos accionados por pistón, los mecanismos giratorios mantienen una salida volumétrica constante sin picos de presión destructivos.
En esta guía técnica completa, desglosaremos los principios mecánicos exactos detrás de esta tecnología. Compararemos objetivamente los equipos rotativos con los diseños alternativos tradicionales, resaltaremos variaciones especializadas y brindaremos un marco práctico para seleccionar el sistema apropiado para aplicaciones industriales exigentes.
Ciclo de compresión continua: a diferencia de la maquinaria impulsada por pistón, un sistema de doble rotor utiliza tornillos helicoidales que giran continuamente para atrapar, comprimir y descargar aire sin interrupción mecánica. Esto elimina efectivamente las pulsaciones aguas abajo.
Desgaste reducido: la entrega de un flujo libre de pulsaciones protege inherentemente la infraestructura aguas abajo. Las redes de tuberías, válvulas de control y herramientas neumáticas de precisión están protegidas de la fatiga estructural causada típicamente por ondas de presión inconsistentes.
Alta eficiencia a escala: los diseños mecánicos avanzados ofrecen una eficiencia volumétrica y energética superior mediante el uso de enfriamiento intermedio entre las fases de compresión. Esto los hace ideales para aplicaciones industriales continuas y de servicio pesado.
Aplicaciones versátiles: desde plantas de fabricación de automóviles de alta demanda hasta refrigeración industrial, la tecnología de tornillo rotativo sigue siendo el estándar básico para operaciones exigentes las 24 horas del día, los 7 días de la semana.
Si se observa el panorama industrial más amplio, se observa un cambio claro y acelerado que se aleja de los sistemas neumáticos heredados hacia tecnologías de flujo continuo altamente optimizadas. A medida que la fabricación moderna integra cada vez más los estándares de la Industria 4.0, sensores de IoT, robótica automatizada y mecanizado CNC ultrapreciso, la tolerancia a las fluctuaciones de presión se ha reducido a casi cero. Una caída o un aumento repentino en la presión del aire puede desalinear instantáneamente un brazo robótico o arruinar un acabado de pintura delicado. En consecuencia, las instalaciones ya no buscan únicamente energía bruta. Los ingenieros de plantas están dando prioridad a la calidad del aire, la estabilidad absoluta de la presión y la optimización energética. Esta evolución en los estándares de fabricación refuerza por qué la tecnología rotativa continua y sin pulsaciones se está convirtiendo rápidamente en un requisito estricto en lugar de una actualización opcional para las fábricas inteligentes modernas.
En esencia, este equipo está clasificado como un tipo de máquina de desplazamiento positivo de alta ingeniería. En lugar de utilizar un pistón que se mueve violentamente hacia arriba y hacia abajo dentro de un cilindro, este compresor se basa en una mecánica de rotación de barrido para reducir el volumen de un gas atrapado, aumentando así su presión interna.
La arquitectura central consta de dos rotores helicoidales entrelazados alojados dentro de una carcasa metálica con tolerancias estrictas. Estos componentes internos tienen un diseño distinto. Uno es un rotor macho con lóbulos convexos, mientras que el otro es un rotor hembra con estrías cóncavas. A menudo diseñados con una relación de perfil de lóbulo altamente eficiente de 5:6 o 4:5, se entrelazan con precisión microscópica a medida que giran en direcciones opuestas.
Específicamente, estos sistemas generalmente se dividen en dos categorías: con inyección de aceite y sin aceite. En los modelos con inyección de aceite, se introduce un fluido especializado directamente en la cámara de compresión. Este aceite cumple tres funciones críticas. Actúa como un sellador dinámico para cerrar los espacios microscópicos entre los rotores, funciona como refrigerante para absorber el intenso calor de la compresión y proporciona una lubricación esencial para los rodamientos de servicio pesado. Por el contrario, los modelos sin aceite dependen de engranajes de sincronización de alta precisión para garantizar que los rotores nunca se toquen físicamente. Esto evita el contacto entre metales y proporciona el aire completamente no contaminado que se requiere estrictamente en las industrias farmacéutica y de procesamiento de alimentos.
La ventaja fundamental de esta tecnología reside en su movimiento mecánico fluido e ininterrumpido. Para comprender esto plenamente, debemos dividir el ciclo operativo en tres etapas distintas pero continuas.
Entrada de succión: cuando los rotores helicoidales comienzan a girar, se desengranan en el extremo del puerto de entrada de la carcasa. Este desengrane mecánico crea un vacío en expansión, que atrae aire o gas ambiental hacia los espacios entre los lóbulos del rotor.
Compresión: a medida que continúa la rotación, la carcasa corta estructuralmente el puerto de entrada. Luego, los rotores macho y hembra se engranan, reduciendo progresivamente el volumen de la bolsa de aire atrapada. El aire es físicamente forzado axialmente a lo largo de los rotores, aumentando su presión a medida que se reduce el espacio disponible.
Descarga: Finalmente, el aire altamente comprimido llega al extremo opuesto de la carcasa. En este momento exacto, la geometría del rotor se alinea con el puerto de descarga, empujando el aire hacia la red de distribución primaria.
La característica definitoria que hace que este mecanismo esté prácticamente libre de pulsaciones es la naturaleza superpuesta de las roscas helicoidales. Debido a que los rotores giran constantemente, continuamente se aspiran, comprimen y descargan nuevas bolsas de aire simultáneamente a lo largo de los rotores. No hay absolutamente ningún punto muerto mecánico ni pausa en el ciclo de entrega.
Consideremos una analogía práctica. Al apretar un tubo de pasta de dientes continuamente desde abajo hacia arriba se obtiene una cinta suave y sin interrupciones. En marcado contraste, un sistema alternativo funciona más como una bomba de bicicleta tradicional, donde la salida se detiene por completo mientras el pistón se reinicia para el siguiente golpe. Este movimiento continuo y de barrido es lo que permite que un compresor de doble tornillo mantenga una presión de descarga constante.
Para apreciar verdaderamente el buen funcionamiento de la tecnología rotativa, resulta útil compararla directamente con la mecánica alternativa tradicional que domina las aplicaciones más ligeras.
Los compresores alternativos generan presión a través de las carreras hacia arriba y hacia abajo de un pistón. Cada movimiento ascendente comprime el aire y lo fuerza a ingresar al sistema, creando un aumento repentino de presión. Posteriormente, cada golpe hacia abajo aspira aire nuevo, provocando una caída momentánea en la producción. Este ciclo alterno resulta inherentemente en un efecto pulsante: un martilleo rítmico de aire en el sistema de tuberías.
Esta pulsación no es simplemente una molestia; introduce graves responsabilidades operativas en un entorno industrial. El martilleo constante provoca vibraciones intensas, lo que provoca fatiga estructural, soportes aflojados y fracturas por tensión en las uniones de las tuberías. Además, el violento golpe mecánico de los pistones genera niveles de ruido extremadamente altos, lo que a menudo obliga a las instalaciones a realizar grandes inversiones en insonorización.
Al actualizarse a un moderno compresor rotativo , las instalaciones eliminan fundamentalmente estas destructivas ondas de presión. Mantener un flujo constante protege la integridad de la red aguas abajo, extendiendo la vida útil de las herramientas neumáticas y reduciendo significativamente el tiempo de inactividad general por mantenimiento.
Métrica de rendimiento | Compresor de pistón alternativo | Compresor de tornillo rotativo |
|---|---|---|
Entrega aérea | Pulsante e intermitente | Suave, continuo y estable |
Ciclo de trabajo | Del 50% al 60% requiere períodos de enfriamiento | Operación 100% continua 24 horas al día, 7 días a la semana |
Vibración y ruido | Alta vibración, a menudo requiere cimientos pesados. | Baja vibración, funcionamiento silencioso, a menudo montado sobre patines |
Desgaste | Alto desgaste en válvulas, anillos y cilindros. | Contacto interno mínimo, rotores de precisión de larga duración |
Eficiencia Energética | Cae significativamente a medida que los anillos internos se desgastan | Mantiene una eficiencia volumétrica constante a lo largo del tiempo. |
Lograr un flujo perfectamente continuo exige una precisión de fabricación extrema y componentes internos de alta calidad.
Rotores de precisión: la curvatura exacta de los lóbulos macho y las flautas hembra está optimizada matemáticamente para garantizar el máximo atrapamiento de aire con una mínima fuga interna, un fenómeno conocido en la industria como soplado. Las estrictas tolerancias significan que el aire no puede deslizarse fácilmente hacia atrás durante la fase de compresión, lo que garantiza un suministro de presión constante.
Rodamientos de servicio pesado: Mantener estas holguras microscópicas requiere rodamientos de alta precisión, como los componentes SKF de primera calidad. Estos cojinetes sostienen los ejes del rotor contra las inmensas fuerzas radiales y axiales generadas durante la compresión. Al mantener los rotores perfectamente alineados, los cojinetes evitan una fricción catastrófica y mantienen la eficiencia volumétrica constante de la unidad durante decenas de miles de horas de funcionamiento.

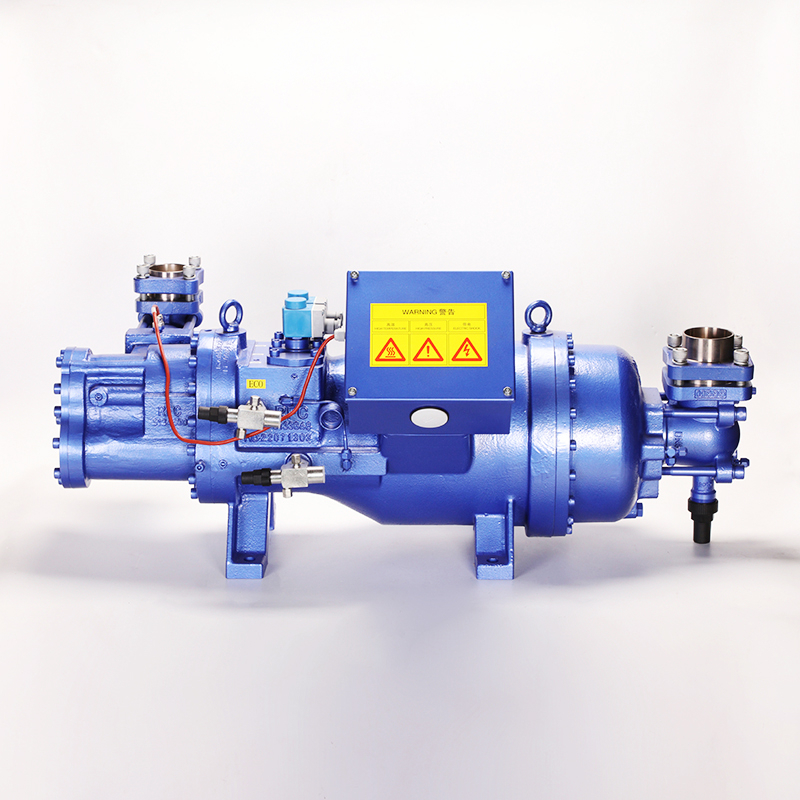

Diseños herméticos especializados: en sectores industriales específicos como HVAC, procesamiento químico y refrigeración comercial a gran escala, el entorno exige adaptaciones especializadas. Ingrese la variante del compresor semihermético . A diferencia de las unidades estándar de accionamiento abierto, este diseño alberga tanto el motor eléctrico (a menudo con protección IP55 y aislamiento clase F) como los rotores de compresión dentro de una única carcasa resistente. Elimina la necesidad de un sello de eje externo vulnerable, evitando así por completo la fuga de gases refrigerantes volátiles a la atmósfera. Lo más importante es que sigue utilizando exactamente la misma mecánica de doble rotor, lo que significa que los delicados circuitos de refrigerante se benefician de una circulación sin pulsaciones.
Para instalaciones que enfrentan demandas de volumen o alta presión excepcionalmente altas, la compresión estándar de una sola etapa puede consumir energía eléctrica excesiva. En estos escenarios, los ingenieros suelen especificar un compresor de doble etapa para maximizar la eficiencia sin sacrificar el suministro suave de aire.
En lugar de forzar al aire ambiente a alcanzar la presión objetivo final en un solo y agresivo paso, este diseño avanzado divide la carga de trabajo mecánica en dos conjuntos separados de rotores conectados en serie.
El aire ambiente ingresa a la primera etapa, donde se comprime parcialmente a una presión intermedia. Debido a que la compresión de un gas genera una cantidad significativa de calor, este aire intermedio se calienta mucho. Antes de ingresar a la segunda etapa, el aire pasa a través de un intercooler, un intercambiador de calor que reduce rápidamente la temperatura del aire. Luego, el aire enfriado y más denso se dirige a los rotores de la segunda etapa, donde se comprime hasta la presión final requerida, que a menudo alcanza entre 16 y 40 bar, según los requisitos industriales.
El intercooling evita que el equipo se sobrecaliente, lo que reduce el estrés térmico en los componentes internos y extiende la vida útil del aceite lubricante. Además, las leyes de la termodinámica dictan que comprimir aire más frío y denso requiere mucha menos energía eléctrica. Los sistemas de dos etapas pueden reducir el consumo de energía hasta en un 15% en comparación con los modelos de una sola etapa de la misma potencia. A pesar de dividir el proceso en dos etapas distintas, la rotación superpuesta de ambos conjuntos de rotores garantiza que el resultado final permanezca completamente continuo y estable.
La confiabilidad y estabilidad de la tecnología rotativa continua la convierten en el estándar de oro en numerosas industrias de alto riesgo.
Fabricación y automoción: las líneas de montaje modernas dependen en gran medida de la neumática. La robótica de precisión, los sistemas de sujeción neumáticos y las cabinas de pintura automatizadas requieren una estabilidad de presión absoluta. Incluso un pulso de presión menor puede hacer que un brazo robótico tartamudee o que una boquilla de pintura rocíe de manera desigual, lo que resulta en costosos defectos del producto. Un sistema confiable de doble rotor proporciona la presión base constante necesaria para una automatización impecable.
Alimentos y bebidas: en el procesamiento de alimentos, el aire comprimido se utiliza para el transporte neumático, la clasificación, la aireación y el embotellado. Los aumentos repentinos de presión pueden romper fácilmente materiales de embalaje delicados o alterar los sensores de llenado automatizados. Los sistemas rotativos sin aceite son particularmente vitales aquí, ya que brindan una entrega suave y cero contaminación para cumplir con estrictos estándares de higiene.
Química y petroquímica: Transportar gases volátiles y peligrosos de manera segura es una preocupación de seguridad crítica. El buen funcionamiento de la mecánica rotativa evita la generación de ondas de presión internas que, de otro modo, podrían alterar reacciones químicas sensibles o provocar fallos prematuros en las válvulas de seguridad.
Seleccionar el equipo correcto requiere un análisis cuidadoso del perfil operativo de su instalación. Tomar la decisión equivocada puede provocar un desperdicio de energía, una presión inadecuada o fallas prematuras del equipo. Utilice los siguientes estándares de ingeniería para guiar su selección.
Evalúe su ciclo de trabajo: ¿ Está realizando turnos intermitentes con descansos prolongados o sus instalaciones funcionan las 24 horas del día, los 7 días de la semana? Las unidades alternativas pueden ser suficientes para uso intermitente porque requieren tiempo de inactividad para enfriarse. Sin embargo, si sus operaciones exigen un suministro continuo e implacable de aire, la tecnología rotativa está diseñada explícitamente para ciclos de trabajo continuos del 100 % sin requerir períodos de enfriamiento.
Calcule los requisitos de flujo precisos: debe hacer coincidir con precisión la salida del compresor con las necesidades de su fábrica. Esto implica calcular CFM, o pies cúbicos por minuto, que mide el volumen de aire necesario para hacer funcionar todas las herramientas simultáneamente. También debe determinar la PSI exacta, o libras por pulgada cuadrada, que mide la fuerza requerida. Sobredimensionar la unidad provoca un desperdicio de electricidad, mientras que subdimensionar da como resultado caídas de presión que detiene la producción.
Priorice la tecnología de transmisión de velocidad variable: el precio de compra inicial de un equipo industrial generalmente representa solo una fracción del costo total de su ciclo de vida. El consumo de energía representa la gran mayoría de los gastos operativos de un compresor. Los administradores de instalaciones deberían considerar seriamente las unidades equipadas con tecnología de transmisión de velocidad variable. Un VSD ajusta automáticamente la velocidad de rotación de los rotores para satisfacer la demanda de aire en tiempo real, eliminando prácticamente el desperdicio de energía durante los períodos de baja producción.
El ingenioso diseño del rotor helicoidal entrelazado es exactamente lo que transforma el aire pulsante y errático en una corriente suave y confiable de energía industrial. Al aspirar y descargar aire continuamente sin interrupción mecánica, la tecnología rotativa resuelve eficazmente los problemas crónicos de vibración y fatiga asociados con los sistemas de pistón más antiguos.
Pasar de la tecnología alternativa tradicional a un sistema rotativo moderno, ya sea una unidad estándar de una sola etapa, una unidad ultraeficiente de dos etapas o una variante semihermética especializada, es una inversión estratégica. Mejora directamente el tiempo de actividad de las instalaciones, extiende la longevidad de las tuberías y produce importantes ahorros de energía diarios.
No permita que una presión de aire inconsistente dicte su eficiencia de producción o dañe su equipo posterior. Si está listo para estabilizar su red neumática, explore las soluciones de alto rendimiento diseñadas con precisión disponibles en DM Compressor para encontrar un sistema sin pulsaciones que se adapte perfectamente a sus requisitos operativos exactos.
Si bien ningún dispositivo mecánico es matemáticamente perfecto, estos compresores producen un flujo tan suave y continuo que, para todos los fines prácticos industriales y comerciales, se considera completamente libre de pulsaciones. Elimina eficazmente los destructivos picos de presión comúnmente asociados con los compresores de pistón.
Un compresor de una sola etapa logra la presión de aire deseada en un barrido continuo a través de un solo conjunto de rotores. Un compresor de doble etapa divide el proceso de compresión en dos pasos distintos, enfriando el aire intermedio a través de un intercooler. Este enfriamiento intermedio hace que el sistema de doble etapa sea altamente eficiente energéticamente para aplicaciones industriales de alta presión y trabajo pesado.
Sí. De hecho, están diseñados específicamente para ciclos de trabajo 100 % continuos. A diferencia de los compresores alternativos que deben apagarse periódicamente para disipar el calor, un sistema rotativo prospera en entornos operativos exigentes las 24 horas del día, los 7 días de la semana sin sufrir un desgaste prematuro.
Un compresor semihermético sella el motor eléctrico y los rotores de compresión mecánica dentro de la misma carcasa a prueba de fugas. Cuando se combina con la tecnología de doble tornillo, este diseño proporciona un entorno libre de pulsaciones que es altamente eficiente y excepcionalmente seguro para manipular refrigerantes volátiles sin riesgo de fugas atmosféricas.
Debido a que carecen de los violentos golpes mecánicos y las intensas pulsaciones de aire de los compresores de pistón, los modelos rotativos funcionan de manera mucho más suave y silenciosa. Cuando están adecuadamente encerrados en una marquesina acústica estándar que amortigua el sonido, producen niveles de decibeles significativamente más bajos, lo que crea un entorno de trabajo más seguro, más cómodo y que cumple con las normas de OSHA.
Cuando se mantiene adecuadamente con cambios de aceite y reemplazos de filtro regulares, el extremo de aire (el conjunto del rotor central) de un compresor industrial de doble tornillo de alta calidad puede durar fácilmente entre 40 000 y 60 000 horas de funcionamiento antes de requerir una revisión o reconstrucción importante.
Un variador de velocidad, o VSD, ajusta la velocidad del motor del compresor para que coincida con precisión con la demanda de aire en tiempo real de la instalación. En lugar de funcionar constantemente a plena capacidad, el VSD ralentiza los rotores durante los períodos de baja demanda, lo que reduce drásticamente el consumo de electricidad y minimiza aún más el desgaste mecánico.
