La ultracongelación industrial opera dentro de un umbral termodinámico estricto, que generalmente oscila entre -30 °C y -60 °C. Obligar a los equipos de refrigeración estándar a cumplir con estos parámetros extremos conlleva una enorme penalización energética. La compresión de una sola etapa tiene dificultades con relaciones de presión altas. Esto da como resultado una caída severa en la eficiencia volumétrica, picos peligrosos en las temperaturas de descarga y un desgaste mecánico acelerado. Cuando las temperaturas de evaporación caen en picado, los límites físicos de los compresores estándar se convierten en un cuello de botella para las operaciones de las instalaciones.

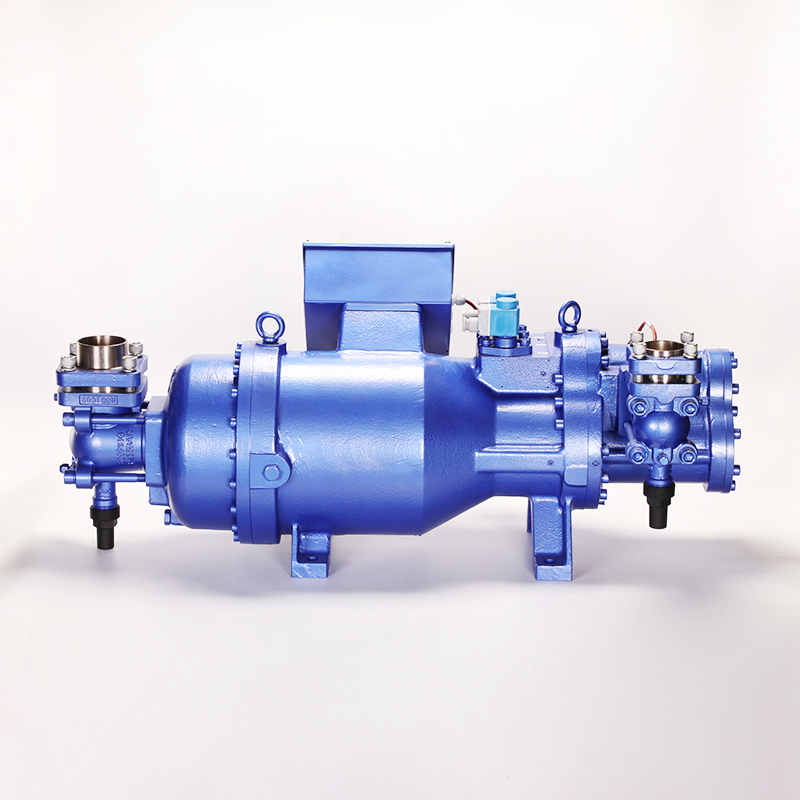

El compresor de tornillo de doble etapa sirve como respuesta de ingeniería a estas aplicaciones de gran elevación. Al dividir la carga de trabajo de compresión en dos fases distintas, esta arquitectura mitiga las tensiones térmicas y mecánicas que destruyen los equipos convencionales. Esta evaluación técnica cubre su mecánica, integración de sistemas y ventajas operativas en comparación con estrategias de refrigeración alternativas. Los operadores de instalaciones y los ingenieros de refrigeración deben comprender esta dinámica para mantener capacidades de congelación profunda continuas y confiables.
Eficiencia en relaciones de alta presión: dividir el ciclo de compresión en dos etapas reduce drásticamente el diferencial de presión por etapa, manteniendo una alta eficiencia volumétrica en aplicaciones de congelación profunda.
Gestión térmica: el enfriamiento entre etapas (a menudo mediante inyección de líquido o un economizador) evita que el lubricante y el refrigerante se degraden bajo el alto calor de la compresión extrema.
Complejidad del sistema versus recuperación de la inversión: si bien un compresor de tornillo de doble etapa introduce rotores, carcasa de hierro y componentes adicionales, los ahorros de energía en operaciones de baja temperatura generalmente compensan el mayor gasto de capital inicial.
Flexibilidad arquitectónica: Las instalaciones modernas de congelación deben evaluar configuraciones específicas, como el compresor de tornillo semihermético de doble etapa, para equilibrar el espacio, la prevención de fugas y la accesibilidad para el mantenimiento.
Las aplicaciones de congelación profunda, incluidos los congeladores rápidos y el almacenamiento en frío de productos farmacéuticos, exigen temperaturas de evaporación excepcionalmente bajas. Mientras tanto, las temperaturas de condensación siguen ligadas a las condiciones ambientales. Este gran diferencial de temperatura crea una enorme brecha de presión que el sistema de refrigeración debe salvar. Los compresores de una sola etapa enfrentan límites físicos operativos cuando intentan eliminar esta brecha en una sola carrera.
Las altas relaciones de compresión degradan gravemente el rendimiento de los compresores de una sola etapa. La relación de compresión representa la diferencia entre la presión de succión y la presión de descarga. Cuando esta relación excede 10:1, las demandas mecánicas del compresor se multiplican. El motor consume una corriente excesiva, los componentes internos enfrentan una tensión extrema y la eficiencia general del ciclo de refrigeración colapsa. Las unidades de una sola etapa simplemente no pueden mover suficiente masa de refrigerante en estas proporciones elevadas para mantener temperaturas de congelación estables. La geometría física de los rotores no puede atrapar y comprimir el gas de baja densidad de forma eficaz sin un aporte masivo de energía.
El calor de descarga excesivo introduce graves riesgos físicos al sistema. A medida que aumenta la relación de compresión, la temperatura del gas refrigerante descargado aumenta peligrosamente. Este calor extremo descompone el aceite del compresor. El lubricante pierde su viscosidad y no protege los rodamientos ni los perfiles del rotor. La pérdida de lubricidad conduce directamente al contacto de metal con metal, fallas prematuras de los cojinetes y agarrotamientos catastróficos del compresor. La degradación térmica también crea lodos y ácidos dentro del circuito de refrigerante, lo que ensucia los intercambiadores de calor y las válvulas de expansión. Los técnicos suelen encontrar depósitos de aceite carbonizado en las válvulas de descarga de máquinas de una sola etapa con exceso de trabajo.
La eficiencia volumétrica cae exponencialmente en sistemas de una sola etapa a bajas temperaturas. Este fenómeno tiene sus raíces en la física de la reexpansión. Cada compresor tiene un pequeño volumen libre al final de la carrera de compresión. El gas a alta presión atrapado en este volumen de espacio libre se vuelve a expandir durante la siguiente carrera de succión. En relaciones de presión extremas, este gas en reexpansión ocupa una porción significativa de la cámara de compresión. Priva al sistema de capacidad de flujo másico, evitando que entre nuevo gas de succión al compresor. El sistema funciona continuamente pero no logra entregar la capacidad de enfriamiento requerida.
Cuando los sistemas de una sola etapa se llevan más allá de sus límites de diseño en aplicaciones de congelación profunda, los operadores generalmente observan una secuencia específica de fallas mecánicas:
Descomposición del lubricante: Las temperaturas de descarga superan los 120 °C, lo que hace que el aceite sintético o mineral pierda la resistencia de su película y comience a carbonizarse.
Desgaste de los rodamientos: Sin una lubricación adecuada, los rodamientos de empuje absorben la fricción mecánica bruta, lo que provoca un rápido desgaste de la jaula y la degradación de los rodillos.
Deflexión del rotor: la diferencia de presión extrema separa los rotores, lo que hace que rocen contra la carcasa de hierro fundido y dañen permanentemente los perfiles internos.
Quemado del motor: el motor eléctrico se sobrecalienta al intentar superar el enorme diferencial de presión, lo que eventualmente derrite el aislamiento del estator y provoca un cortocircuito.
El mecanismo de tornillo giratorio básico se basa en un principio volumétrico simple pero muy eficaz. El gas refrigerante ingresa a una cámara formada entre las roscas de dos rotores engranados. A medida que los rotores giran, esta cámara disminuye de tamaño y se aleja del puerto de succión. La reducción continua del volumen aumenta suavemente la presión del gas. Una vez que la cámara llega al puerto de descarga, el gas altamente presurizado sale del compresor. Este método de desplazamiento positivo garantiza un movimiento confiable del gas independientemente de la contrapresión del sistema.
Los tornillos contrarrotativos diseñados con precisión brindan un suministro constante y continuo de gas refrigerante comprimido. A diferencia de los compresores alternativos que dependen de pistones y válvulas, los compresores de tornillo funcionan sin pulsaciones. El engrane suave y continuo de los rotores helicoidales elimina los dañinos picos de presión y vibraciones comunes en los sistemas impulsados por pistón. Esta entrega sin pulsaciones protege las tuberías aguas abajo, reduce los niveles de ruido y extiende la vida útil operativa de todo el circuito de refrigeración. Los rotores suelen presentar un perfil asimétrico, como una combinación de lóbulos de 5/6 o 4/5, que maximiza el volumen de gas atrapado y minimiza las rutas de fuga.
El ciclo de compresión de dos pasos cambia fundamentalmente la forma en que el sistema maneja aplicaciones de gran elevación. La primera etapa, conocida como etapa de baja presión o etapa de refuerzo, aspira el gas de succión de baja densidad y lo comprime parcialmente. Este gas de presión intermedia luego alimenta directamente a la segunda etapa, o etapa de alta presión. La segunda etapa completa el ciclo de compresión, elevando el gas a la presión de descarga final requerida para la condensación. Al dividir el trabajo, ninguna etapa opera fuera de su envoltura termodinámica óptima. La etapa de refuerzo maneja un volumen alto a baja presión, mientras que la etapa alta maneja un volumen bajo a alta presión.
Las configuraciones físicas influyen en gran medida en la huella del sistema y la eficiencia interna. El diseño superior/inferior se destaca como un diseño común y altamente efectivo. En esta configuración, la etapa de alta presión se encuentra directamente encima o junto a la etapa de baja presión dentro de una carcasa unificada de hierro fundido. Esta configuración optimiza el espacio físico, ahorrando valioso espacio en la sala de máquinas. También facilita el enrutamiento interno eficiente del gas refrigerante entre las etapas baja y alta, minimizando las caídas de presión y la complejidad de las tuberías internas. Los conductos de gas internos están moldeados directamente en la carcasa, lo que elimina la necesidad de tuberías cruzadas externas que pueden tener fugas o vibrar.
El enfriamiento entre etapas juega un papel principal en el mantenimiento de la estabilidad del sistema. La compresión del gas genera calor. Sin intervención, el gas de presión intermedia que ingresa a la segunda etapa estaría demasiado caliente, lo que provocaría que la temperatura de descarga final excediera los límites de seguridad. Los sistemas utilizan una cortina inyectada de lubricante o un circuito economizador de subenfriamiento para eliminar el calor entre las etapas. Un economizador lanza una pequeña cantidad de refrigerante líquido para enfriar la línea de líquido principal, alimentando el vapor resultante al puerto entre etapas. Este proceso reduce drásticamente la temperatura de descarga y aumenta la diferencia de entalpía en el evaporador, lo que aumenta la capacidad de enfriamiento general.
Distribuir la carga de compresión entre dos conjuntos de rotores altera fundamentalmente la dinámica mecánica de la máquina. Reduce el diferencial de presión en cada conjunto de rotor individual. Este diferencial inferior minimiza las cargas de empuje sobre los cojinetes, reduce la deflexión del rotor y reduce la vibración mecánica interna. El equilibrio de carga garantiza que ninguna de las etapas funcione hasta el punto de sufrir fatiga estructural, lo que extiende significativamente la vida operativa del compresor.
Cargas de empuje reducidas: Los diferenciales de presión más bajos significan que los rodamientos de contacto angular absorben menos fuerza axial, lo que evita fallas prematuras de la jaula.
Perfiles de rotor optimizados: los rotores de etapa baja están cortados específicamente para un flujo volumétrico alto, mientras que los rotores de etapa alta están cortados para un sellado de alta presión.
Viscosidad estable del aceite: al mantener las temperaturas de descarga muy por debajo del punto de descomposición del aceite, el lubricante mantiene su película protectora en todas las piezas móviles.
Los requisitos de las instalaciones dictan la arquitectura específica del compresor necesaria para la congelación profunda. Los ingenieros deben evaluar las limitaciones de la huella, las regulaciones ambientales, las capacidades de mantenimiento y las condiciones ambientales al seleccionar el equipo. La comparación de construcciones de compresores específicos en función de estas dimensiones garantiza que el sistema final se alinee con los objetivos operativos. No se puede simplemente colocar un compresor comercial estándar en una aplicación de congelación industrial y esperar que sobreviva.
La elección entre un compresor de tornillo semihermético de doble etapa y un diseño de accionamiento abierto afecta la confiabilidad a largo plazo. Un diseño semihermético encierra tanto el motor eléctrico como el compresor dentro de una única carcasa sellada de hierro fundido. Esta arquitectura elimina por completo la necesidad de un sello de eje externo. Los sellos del eje representan el punto más común de fuga de refrigerante en los compresores de accionamiento abierto. La eliminación de este sello hace que el diseño semihermético sea ideal para un estricto cumplimiento medioambiental y refrigerantes específicos como amoníaco o CO2. El motor interno depende del gas de succión frío para enfriar, lo que garantiza temperaturas estables del motor incluso bajo cargas pesadas.
Los sistemas de accionamiento abierto ofrecen diferentes ventajas en cuanto a accesibilidad para el mantenimiento. Debido a que el motor se encuentra fuera de la carcasa del compresor, los técnicos pueden repararlo o reemplazarlo sin abrir el circuito de refrigerante. Sin embargo, los sistemas de transmisión abierta requieren refrigeración externa del motor y una alineación precisa del eje. El riesgo constante de desgaste del sello del eje requiere un control riguroso para evitar fugas de refrigerante y multas ambientales. La desalineación entre el motor y el eje del compresor destruirá el acoplamiento y el sello del eje a las pocas semanas de funcionamiento.
La integración en un enfriador de tornillo de baja temperatura requiere una cuidadosa combinación de componentes. El compresor funciona como el corazón del enfriador compacto, dictando el caudal volumétrico y el tamaño requerido tanto de los evaporadores como de los condensadores. Un paquete de refrigeración adecuadamente adaptado garantiza que los intercambiadores de calor puedan manejar el flujo másico específico generado por el compresor de dos etapas. Los evaporadores de tamaño insuficiente matarán al compresor, mientras que los condensadores de tamaño insuficiente aumentarán las presiones de descarga y anularán las ganancias de eficiencia del diseño de dos etapas. Las válvulas de expansión también deben dimensionarse para manejar el líquido subenfriado proveniente del circuito economizador.
Las estrategias de rechazo de calor impactan directamente la relación de compresión total. Los ingenieros deben evaluar cuidadosamente el medio de condensación. Los sistemas enfriados por aire dependen del aire ambiente para rechazar el calor, lo que los hace susceptibles a las altas temperaturas del verano. Por el contrario, una configuración de enfriador de tornillo enfriado por agua utiliza torres de enfriamiento o enfriadores de líquido. Los sistemas enfriados por agua suelen ofrecer temperaturas de condensación significativamente más bajas y más estables. Reducir la temperatura de condensación reduce la relación de presión total que debe superar el compresor, mejorando aún más la eficiencia y la capacidad del sistema de dos etapas. Los condensadores enfriados por agua también permiten un control más estricto sobre la presión de cabeza durante el funcionamiento en invierno.
Comparación de la arquitectura del compresor
Característica | Diseño semihermético | Diseño de transmisión abierta |
|---|---|---|
Ubicación del motor | Interno, sellado dentro de la carcasa del compresor. | Externo, acoplado al eje del compresor. |
Riesgo de fuga | Extremadamente bajo (sin sello de eje externo) | Moderado a alto (depende de la integridad del sello del eje) |
Enfriamiento de motores | Enfriado por gas refrigerante de succión. | Enfriado por aire o por líquido externamente |
Acceso de mantenimiento | Requiere abrir el circuito frigorífico para reparar el motor. | Se puede realizar mantenimiento al motor sin abrir el circuito de gas. |
Huella | Diseño compacto e integrado | Mayor huella debido al motor externo y al acoplamiento |
La selección de un sistema de compresión de dos etapas requiere una comprensión profunda de la dinámica operativa. Los administradores de instalaciones deben sopesar la complejidad mecánica de los sistemas de doble rotor con las enormes ganancias de eficiencia logradas a bajas temperaturas. Comprender estas compensaciones garantiza que el sistema funcione de manera óptima en diferentes perfiles de carga y condiciones estacionales. El objetivo es mantener una temperatura de evaporación estable independientemente de lo que suceda fuera de la instalación.
La densidad de energía y los cambios estacionales de temperatura ambiente influyen en gran medida en el rendimiento del sistema. Las presiones de condensación fluctúan según la temperatura del medio refrigerante. Durante el clima más frío, la mayor densidad del aire ambiente o del agua de refrigeración requiere menos energía para rechazar el calor. Un sistema de dos etapas es el único capaz de aprovechar estos cambios estacionales. Al utilizar variadores de velocidad y controles avanzados de válvulas deslizantes, el sistema puede ajustar su salida para igualar las presiones de condensación más bajas. Esta capacidad permite que la instalación mantenga bandas de eficiencia optimizadas y más estrictas durante todo el año, evitando el desperdicio de energía durante los meses de invierno. La válvula deslizante se mueve físicamente a lo largo del perfil del rotor, retrasando el inicio de la compresión y reduciendo el volumen de gas atrapado en las roscas.
Las realidades del mantenimiento difieren significativamente entre los sistemas de una y dos etapas. Un sistema de doble rotor posee inherentemente más piezas móviles, incluidos rotores, cojinetes y tuberías entre etapas adicionales. Sin embargo, este mayor número de componentes no se traduce automáticamente en mayores tasas de falla. Debido a que la carga de compresión se divide, la tensión térmica y mecánica por etapa cae dramáticamente. Los rodamientos soportan cargas de empuje más bajas. El aceite mantiene su viscosidad debido a temperaturas de descarga más bajas. Esta reducción del estrés operativo a menudo extiende el tiempo medio entre fallas (MTBF). Los técnicos dedicarán menos tiempo a reemplazar el aceite degradado y los cojinetes desgastados, siempre que el sistema reciba inspecciones de rutina adecuadas.
El análisis de vibraciones y el muestreo de aceite se convierten en prácticas de mantenimiento estándar para estos sistemas avanzados. Los análisis regulares del aceite detectan un desgaste microscópico del metal antes de que ocurra una falla catastrófica en los rodamientos. El monitoreo de las firmas de vibración en las etapas de baja y alta presión permite a los técnicos identificar problemas de alineación o desequilibrio del rotor de manera temprana. La implementación de un programa de mantenimiento proactivo maximiza la vida útil del equipo y garantiza operaciones de ultracongelación ininterrumpidas.
Los operadores deben implementar las siguientes comprobaciones de rutina para mantener un rendimiento óptimo:
Verificación semanal del nivel de aceite: revise las mirillas en el separador de aceite y el depósito para garantizar un volumen de lubricación adecuado.
Registro mensual de vibraciones: registre la velocidad de vibración en las carcasas de cojinetes de las secciones de refuerzo y de etapa alta.
Muestreo de aceite trimestral: extraiga una muestra del circuito de aceite activo y pruebe la humedad, el índice de acidez y el recuento de partículas.
Inspección anual de contactores: Inspeccione los contactores eléctricos en el centro de control de motores para detectar picaduras o acumulación de carbón causadas por fuertes corrientes de arranque.
La implementación de equipos de refrigeración avanzados presenta desafíos de ingeniería específicos. Reconocer estos inconvenientes durante las fases de especificación e instalación evita el tiempo de inactividad operativa. Los diseñadores de sistemas deben abordar la gestión del aceite, el rendimiento de carga parcial y la compatibilidad de los refrigerantes para garantizar el éxito a largo plazo. Un sistema de dos etapas mal puesto en funcionamiento fallará tan rápido como una unidad de una sola etapa con exceso de trabajo.
La gestión del petróleo a bajas temperaturas presenta un obstáculo importante. La congelación profunda aumenta drásticamente la viscosidad del aceite. El aceite espeso y frío lucha por fluir a través del evaporador y regresar al compresor. Un retorno de aceite deficiente priva de lubricación a los cojinetes del compresor y recubre el interior de los intercambiadores de calor, lo que reduce gravemente la eficiencia de la transferencia de calor. Las estrategias de mitigación incluyen la instalación de separadores de petróleo coalescentes avanzados en la línea de descarga para atrapar el petróleo antes de que ingrese al sistema. Los depósitos de aceite calentados mantienen la viscosidad adecuada durante los ciclos fuera de ciclo. Los controles precisos de inyección de líquido garantizan que el aceite permanezca lo suficientemente frío para proteger el compresor pero lo suficientemente caliente para fluir libremente a través del circuito. La bomba de aceite debe generar suficiente presión diferencial para forzar el lubricante hacia las cavidades del cojinete contra la presión interna del gas.
El rendimiento a carga parcial corre el riesgo de ser ineficiente si no se gestiona adecuadamente. Las instalaciones de ultracongelación rara vez funcionan al 100% de su capacidad en todo momento. La carga de productos, las caídas de temperatura ambiente y los programas de producción provocan demandas de congelación fluctuantes. Hacer funcionar un compresor de velocidad fija con cargas parciales desperdicia enormes cantidades de energía. La integración de variadores de velocidad (VSD) permite que el motor del compresor disminuya la velocidad, igualando el flujo másico exacto requerido por la instalación. Además, el control de capacidad de la válvula deslizante altera el volumen interno de la cámara de compresión, evitando el gas de succión para modular suavemente la salida del 100% al 25% sin detener la máquina. El PLC debe coordinar la frecuencia del VSD y la posición de la válvula deslizante para evitar que el motor se cale a bajas velocidades.
La selección del refrigerante dicta todo el ciclo termodinámico. La selección de refrigerantes con curvas de presión-temperatura inadecuadas para la compresión en dos etapas provoca fallas en el sistema. Si el punto de ebullición del refrigerante es demasiado alto, el lado de succión de la etapa de baja presión puede caer al vacío. Operar en vacío atrae aire y humedad hacia el sistema a través de fugas microscópicas, destruyendo el aceite del compresor y provocando corrosión interna. Los ingenieros deben seleccionar refrigerantes industriales, como amoníaco (R-717) o mezclas sintéticas específicas, que mantengan una presión positiva en la temperatura de evaporación objetivo. La selección adecuada garantiza un flujo másico robusto y presiones entre etapas estables.
Verifique la presión de succión: asegúrese de que el refrigerante seleccionado mantenga al menos 2 psig en la temperatura de evaporación más baja esperada.
Verifique las características de deslizamiento: si usa una mezcla sintética, tenga en cuenta el deslizamiento de temperatura en el tamaño del evaporador y del condensador.
Compatibilidad de materiales: Confirme que todas las juntas tóricas, juntas y materiales de aislamiento del motor sean químicamente compatibles con la combinación de refrigerante y aceite elegida.
Realice un análisis del perfil de carga: trace un mapa de las demandas de congelación pico y valle de sus instalaciones para determinar la modulación de capacidad exacta requerida por el compresor.
Evalúe las opciones de rechazo de calor: evalúe el clima local y la disponibilidad de agua para decidir entre un condensador enfriado por aire o un sistema enfriado por agua para obtener presiones de condensación óptimas.
Especifique los componentes de gestión de aceite: exija la inclusión de separadores de aceite coalescentes y depósitos calentados en el diseño de su equipo para evitar problemas de viscosidad a bajas temperaturas.
Implementar monitoreo proactivo: instalar sensores de vibración y establecer una rutina de muestreo de aceite trimestral para detectar el desgaste mecánico antes de que cause una falla en el sistema.
R: Divide la relación de compresión en dos pasos, lo que reduce significativamente las temperaturas de descarga, reduce la tensión mecánica y mantiene una alta eficiencia volumétrica en aplicaciones de baja temperatura. Esto evita la degradación del aceite y extiende la vida útil operativa de los rodamientos y rotores internos.
R: Generalmente se recomienda la compresión de dos etapas cuando las temperaturas de evaporación caen por debajo de -30 °C (-22 °F). A estas temperaturas extremas, los sistemas de una sola etapa se vuelven altamente ineficientes, pierden capacidad de flujo másico y se vuelven propensos a sufrir sobrecalentamiento severo y fallas mecánicas.
R: Al encerrar tanto el motor eléctrico como el compresor dentro de una única carcasa sellada de hierro fundido, se elimina la necesidad de un sello de eje externo. El sello del eje es el punto de fuga más común en los compresores de accionamiento abierto, lo que hace que el diseño semihermético sea muy seguro.
R: Es el proceso de enfriar el gas comprimido entre la primera y la segunda etapa. Esto suele lograrse utilizando una cortina inyectada de refrigerante líquido o un economizador de subenfriamiento. Evita que la segunda etapa se sobrecaliente y mejora la eficiencia general del ciclo.
R: Los enfriadores enfriados por agua generalmente proporcionan temperaturas de condensación más bajas y más estables que las unidades enfriadas por aire. Esto reduce la relación de presión general que debe superar el compresor, mejorando aún más la eficiencia y la capacidad de enfriamiento del sistema de doble etapa.
R: Si bien poseen más componentes internos, como dos juegos de rotores, la carga térmica y mecánica reducida en cada etapa a menudo resulta en menos desgaste. Esta tensión reducida puede potencialmente extender la vida útil de los rodamientos y lubricantes en comparación con una unidad de una sola etapa con exceso de trabajo.
R: Sí, cuando están equipados con válvulas deslizantes internas o variadores de velocidad (VSD), pueden modular suavemente la capacidad para igualar la carga de enfriamiento exacta. Esto evita el desperdicio de energía y elimina los ciclos cortos rápidos durante los períodos de menor demanda de congelación.
