La compresión de una sola etapa enfrenta límites termodinámicos estrictos. A medida que aumentan las relaciones de presión, las temperaturas de descarga aumentan rápidamente. Esto provoca caídas exponenciales en la eficiencia volumétrica y graves tensiones mecánicas en los componentes internos. Las instalaciones que requieren gas a alta presión o refrigeración a temperatura ultrabaja suelen sufrir un consumo excesivo de energía. También enfrentan fallas frecuentes en las válvulas, empaquetaduras de culata rotas y fallas del lubricante cuando llevan los sistemas de una sola etapa más allá de sus parámetros de diseño óptimos.
La introducción de un intercooler entre las etapas de compresión altera fundamentalmente el ciclo termodinámico. La eliminación del calor a mitad del ciclo protege los componentes internos y reduce el trabajo mecánico total requerido por el motor. Esta guía desglosa cómo funciona el enfriamiento entre etapas dentro de un compresor alternativo de dos etapas . Evaluamos los beneficios mecánicos, las compensaciones operativas y los criterios para especificar estos sistemas en aplicaciones industriales pesadas, asegurando que pueda diseñar un sistema que funcione de manera confiable en condiciones exigentes.
Optimización termodinámica: el enfriamiento entre etapas elimina el calor sensible entre las etapas de baja presión (LP) y alta presión (HP), acercando el proceso a la compresión isotérmica ideal y reduciendo significativamente los requisitos totales de potencia de frenado.
Longevidad mecánica: al reducir la temperatura de entrada de la etapa HP, el interenfriamiento evita que las temperaturas de descarga excedan los límites de degradación térmica de los aceites lubricantes y los componentes de sellado internos.
Eficiencia volumétrica: dividir la relación de presión en dos etapas minimiza la expansión del gas de volumen libre, lo que permite que el compresor mueva más masa por carrera.
Especificidad de la aplicación: El gasto de capital adicional de los sistemas de dos etapas con intercooler se justifica principalmente en escenarios de alta relación de compresión, como sistemas de aire industriales pesados o aplicaciones de compresores alternativos de baja temperatura.
Comprender el flujo físico de gas a través de un sistema de múltiples etapas es esencial para el funcionamiento adecuado y la resolución de problemas. La arquitectura básica de una unidad de dos etapas se basa en una compresión secuencial separada por un intercambio de calor activo. El gas ingresa a la entrada de succión y llena el cilindro de baja presión (LP). El pistón LP comprime este gas a una presión intermedia. Esta compresión inicial genera un calor significativo, lo que a menudo eleva la temperatura del gas muy por encima de los 250 °F, dependiendo de la relación de calor específica del gas. Luego, el gas caliente se descarga del cilindro de LP y fluye directamente al intercambiador de calor del intercooler.
El intercooler sirve como puente crítico entre etapas. Ya sea enfriado por aire con un ventilador de tiro forzado o enfriado por agua a través de un intercambiador de calor de carcasa y tubos, su función principal es reducir la temperatura del gas a condiciones cercanas a la ambiental. Enfriar el gas aumenta su densidad y reduce su volumen específico. Luego, el gas denso y enfriado ingresa al cilindro de alta presión (HP). El pistón HP comprime este gas denso hasta la presión de descarga final. Sin el intercooler, el cilindro HP absorbería gas expandido y caliente, reduciendo drásticamente la eficiencia del sistema y provocando que la temperatura de descarga final exceda el punto de fusión de los sellos sintéticos estándar.
La separación de la humedad representa una función secundaria crítica del intercooler. El enfriamiento del aire comprimido o del gas de proceso obliga al vapor de agua y a los hidrocarburos pesados a condensarse fuera de la corriente de gas. Los intercoolers cuentan con separadores de humedad integrados y trampas mecánicas. Estos componentes capturan y drenan los líquidos condensados automáticamente. La eliminación del líquido evita golpes hidráulicos catastróficos en la etapa HP, que pueden doblar fácilmente las bielas o romper las válvulas de láminas. También garantiza que el gas comprimido de alta pureza llegue a los equipos posteriores.
Esta arquitectura se adapta eficazmente a la gran demanda industrial. Las instalaciones confían en este diseño cuando especifican un compresor alternativo de alta capacidad . Permite caudales de masa masivos a presiones elevadas. Los operadores evitan límites térmicos catastróficos y al mismo tiempo mantienen ciclos de producción continuos en refinerías, plantas químicas e instalaciones de fabricación a gran escala.
El enfriamiento entre etapas acerca el ciclo de compresión a la compresión isotérmica ideal. En un diagrama presión-volumen (PV), la compresión adiabática (isentrópica) sigue una curva pronunciada. La compresión isotérmica sigue una curva menos profunda, lo que requiere menos trabajo total. El intercooling divide la curva adiabática en dos pasos más pequeños. El proceso de enfriamiento desplaza el punto de inicio de la segunda etapa hacia la izquierda en el diagrama fotovoltaico. El área sombreada entre la curva adiabática de una etapa y la curva de dos etapas representa ahorros de energía directos en el eje del motor.
Enfriar el gas reduce su volumen físico. La etapa HP requiere significativamente menos trabajo mecánico (kW/CFM o kW/TR) para alcanzar la presión de descarga final. Mover gas denso requiere menos energía que mover gas caliente y expandido. Este principio termodinámico fundamental produce ahorros sustanciales de energía durante el ciclo de vida del equipo, reduciendo directamente el consumo de amperaje en el motor de accionamiento principal.
Los ingenieros calculan la presión teórica óptima entre etapas para minimizar el trabajo de compresión. La presión óptima entre etapas es igual a la media geométrica de las presiones de succión y descarga. Sin embargo, las aplicaciones del mundo real requieren ajustes. Los ingenieros deben tener en cuenta la caída de presión real en las tuberías y aletas del intercooler. Equilibrar esta caída de presión con la eficiencia de enfriamiento determina el diseño de la relación de la etapa final. Si el intercooler es de tamaño insuficiente, la caída de presión anulará los ahorros de potencia obtenidos al enfriar el gas.
El volumen de espacio libre afecta gravemente el rendimiento del compresor en relaciones de presión altas. Los pistones no pueden tocar la culata; Una pequeña bolsa de gas siempre queda atrapada en la parte superior de la carrera para evitar una colisión mecánica. En un sistema de una sola etapa, la alta presión de descarga obliga a este gas atrapado a volver a expandirse profundamente en la carrera de succión. Esta reexpansión bloquea la entrada de nuevo gas de succión al cilindro hasta que la presión interna cae por debajo de la presión de la línea de succión.
Un sistema de varias etapas divide la relación de presión total entre varios cilindros. Una proporción total de 9:1 se convierte en dos proporciones distintas de 3:1. Reducir la relación de presión en cada cilindro reduce drásticamente las penalizaciones por expansión del espacio libre. El gas atrapado se vuelve a expandir menos, lo que permite que la válvula de admisión se abra antes en la carrera. Tanto el cilindro LP como el HP aspiran más gas fresco por carrera, maximizando el desplazamiento físico de la máquina.
La reducción del diferencial de presión en cada etapa individual limita las fugas de gas internas. Los diferenciales de alta presión fuerzan al gas a pasar por los anillos del pistón y las válvulas cerradas. Este escape desperdicia energía y reduce la capacidad. Las relaciones de etapa más bajas minimizan esta fuga, maximizando el rendimiento volumétrico neto de la máquina y reduciendo el desgaste de los anillos de compresión.
Los aceites para compresores estándar se degradan rápidamente a temperaturas extremas. La viscosidad se degrada y el aceite comienza a barnizarse o carbonizarse por encima de los 150°C (300°F). La compresión de una sola etapa a altas presiones supera fácilmente estos límites. El intercooling evita que la descarga de HP alcance umbrales térmicos peligrosos. El aceite limpio y estable garantiza una lubricación adecuada de las paredes del cilindro, los pasadores de muñeca y los cojinetes principales.
La fatiga térmica destruye los componentes internos del compresor. Las válvulas de láminas, válvulas de anillo, anillos de pistón y empaquetaduras de vástago fallan prematuramente bajo calor extremo. La reducción de las temperaturas de funcionamiento amplía los intervalos de mantenimiento. Los mecánicos dedican menos tiempo a reemplazar válvulas deformadas y sellos quebradizos, lo que mantiene la máquina en funcionamiento por más tiempo.
Los gases de proceso suelen reaccionar mal a las altas temperaturas. Mantener temperaturas bajas previene el craqueo térmico o la polimerización de gases reactivos. También protege los receptores, filtros y tuberías aguas abajo del estrés excesivo de expansión térmica. El gas de descarga más frío evita la deformación de las tuberías aguas abajo, fallas en las juntas y la degradación de los elementos filtrantes coalescentes.
Los estándares de seguridad industrial exigen temperaturas de descarga máximas estrictas permitidas. Las altas temperaturas en los sistemas de aire comprimido crean graves riesgos de autoignición. El arrastre de petróleo combinado con el calor extremo puede provocar incendios catastróficos en los receptores. El intercooling mitiga estos riesgos y garantiza el cumplimiento de las normas de seguridad de las instalaciones.
La congelación industrial exige equipos especializados. Los sistemas de amoníaco o CO2 que funcionan a -40 °C (-40 °F) o menos requieren aumentos masivos de presión desde el evaporador hasta el condensador. Los compresores de una sola etapa no pueden soportar estas elevaciones extremas sin sobrecalentarse y sufrir una pérdida grave de capacidad. Un compresor alternativo de baja temperatura se basa completamente en una arquitectura de dos etapas para funcionar de manera confiable en aplicaciones de congelación rápida y almacenamiento en frío.
Los sistemas de refrigeración utilizan métodos de intercooler únicos en comparación con los compresores de aire estándar. El enfriamiento entre etapas a menudo implica inyección de líquido o un tanque de flash dedicado. Este atemperador entre etapas enfría el gas de descarga de la etapa LP al vaporizar una pequeña cantidad de refrigerante líquido. También subenfría el refrigerante líquido que alimenta el evaporador principal. El líquido subenfriado proporciona una capacidad de refrigeración significativamente mayor por libra de flujo másico, lo que aumenta el coeficiente de rendimiento (COP) general del sistema.

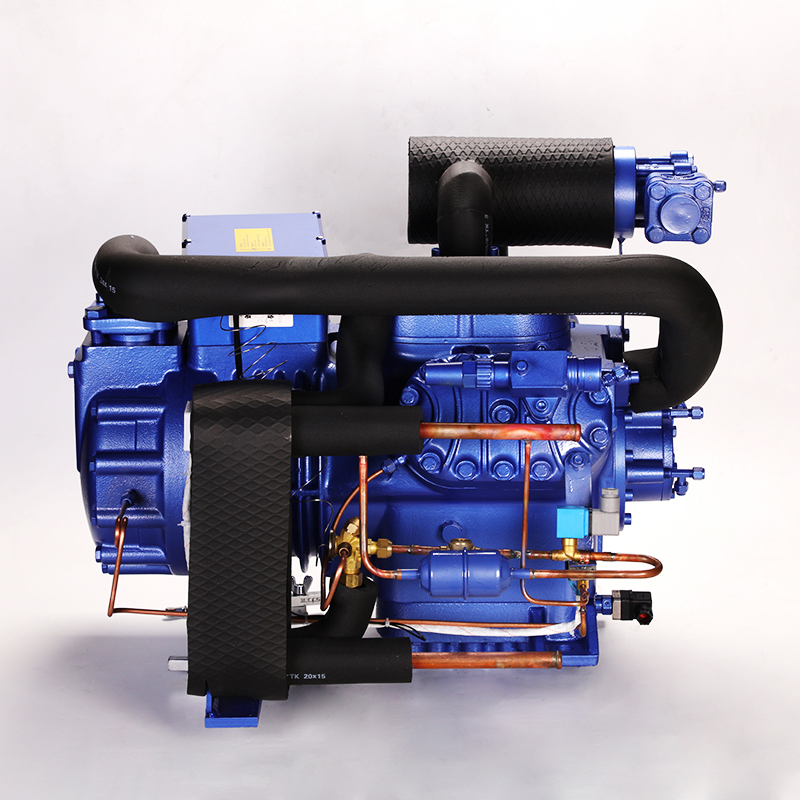

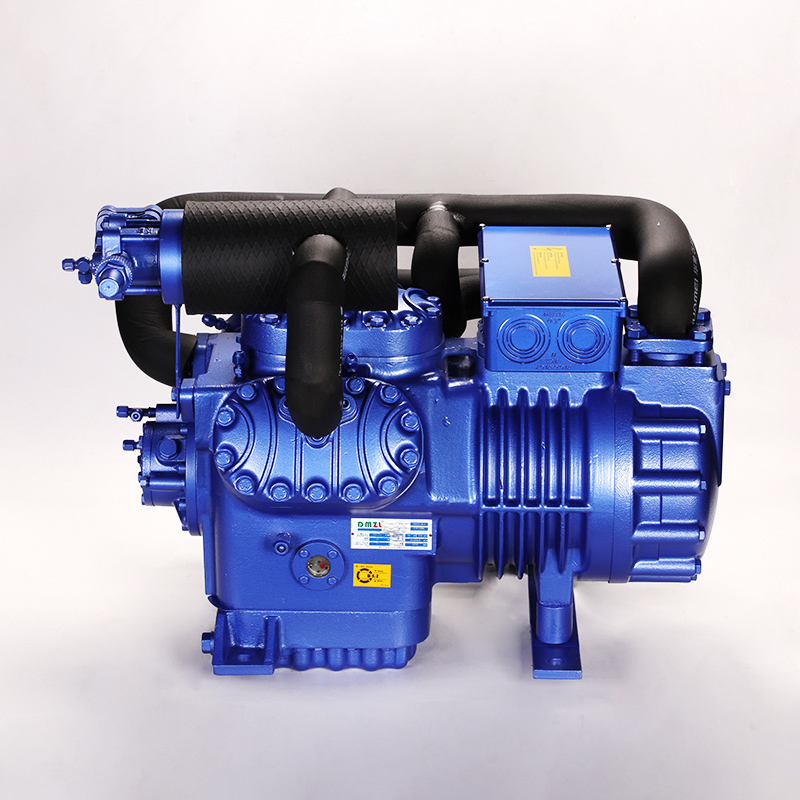

La refrigeración comercial y los entornos controlados utilizan con frecuencia diseños semiherméticos. Las cámaras de pruebas ambientales, los almacenes frigoríficos de productos farmacéuticos y los estantes de los supermercados requieren un control de temperatura preciso sin riesgo de fugas de refrigerante. Un compresor semihermético de doble etapa encierra el motor y el compresor dentro de un único recipiente a presión. Esto elimina las fugas en el sello del eje, lo que lo hace ideal para entornos críticos donde la contención de gas es obligatoria.
La refrigeración del motor presenta un desafío único en los diseños semiherméticos. El gas de succión generalmente enfría el motor eléctrico interno antes de ingresar a los cilindros. Operar bajo altas relaciones de compresión o vacíos profundos reduce el flujo másico de gas refrigerante. El enfriamiento entre etapas interactúa con el circuito de enfriamiento del motor para garantizar que los devanados no se sobrecalienten. La puesta en escena adecuada mantiene el motor dentro de límites térmicos seguros durante la operación continua de congelación, evitando que el estator se queme.
Los sistemas de dos etapas requieren un mayor gasto de capital inicial. Los compradores pagan por cilindros adicionales, intercambiadores de calor intercooler, tuberías de interconexión y separadores de humedad. Los complejos sistemas de control y el aislamiento adicional de vibraciones aumentan el precio de compra inicial. Los gerentes de planta deben justificar esta inversión inicial frente a beneficios operativos y ahorros de energía a largo plazo.
El retorno de la inversión durante el ciclo de vida justifica el mayor costo inicial. Los ahorros de energía reducen directamente los gastos operativos mensuales. La disminución de la tensión mecánica reduce el tiempo de inactividad por mantenimiento y el consumo de repuestos durante un ciclo de vida de 10 a 20 años. Las instalaciones que operan continuamente a altos índices de presión recuperan la prima inicial rápidamente a través de facturas de servicios públicos más bajas y menos averías catastróficas.
El tamaño adecuado del intercooler dicta el éxito del sistema. Un intercooler de tamaño insuficiente crea una caída excesiva de presión entre etapas. Luego, el cilindro HP debe trabajar más para sacar el gas a través de la restricción. Esta penalización por caída de presión puede anular por completo los ahorros de energía termodinámica de la compresión en dos etapas. Los ingenieros deben especificar intercambiadores de calor con un área de flujo adecuada y una restricción mínima.
Los diferentes medios de refrigeración requieren rutinas de mantenimiento específicas. Los intercoolers enfriados por agua sufren incrustaciones minerales y corrosión interna. Los operadores deben limpiar químicamente los tubos periódicamente para mantener la eficiencia de la transferencia de calor. Los intercoolers enfriados por aire dependen en gran medida de la temperatura ambiente. El polvo y los escombros ensucian las aletas externas. Los mecánicos deben lavar a presión las aletas enfriadas por aire con regularidad para mantener las temperaturas aproximadas de diseño.
Los compresores multietapa ocupan una huella física mayor. Los intercoolers, los amortiguadores de pulsaciones y las pesadas tuberías de interconexión requieren un espacio considerable. Los planificadores de instalaciones deben asignar espacio adecuado para el acceso de mantenimiento. Tirar de los haces de tubos del intercooler requiere espacio libre alrededor del patín del compresor, lo que debe tenerse en cuenta en el diseño de la sala de máquinas.
La compleja maquinaria alternativa de múltiples etapas genera distintos armónicos de vibración. A través del patín viajan fuerzas pesadas y desequilibradas. Las instalaciones requieren cimientos estructurales robustos. Los ingenieros especifican bloques de inercia de hormigón aislados para gestionar la vibración y evitar la fatiga estructural en las tuberías de las instalaciones circundantes y en los soportes de los edificios.
Los estándares de la industria definen umbrales claros para la transición de compresión de una a dos etapas. Para aire industrial estándar, los ingenieros exigen dos etapas cuando la relación de compresión excede 5:1 o 6:1. En refrigeración, los aumentos de temperatura específicos dictan la transición. Llevar una unidad de una sola etapa más allá de estos umbrales garantiza fallas mecánicas prematuras, aceite carbonizado y desperdicio de energía.
Analizar el perfil de carga de las instalaciones es fundamental. Las operaciones continuas de carga base justifican fácilmente la inversión en sistemas con intercooler. Es posible que los ciclos de trabajo intermitentes y altamente variables no acumulen suficientes horas de funcionamiento para lograr una recuperación rápida de la inversión. Los ingenieros deben perfilar la demanda volumétrica exacta antes de especificar los recuentos de etapas.
La selección del tipo de intercooler correcto depende completamente de las condiciones del sitio. La disponibilidad de agua, la temperatura ambiente y las capacidades de mantenimiento impulsan la decisión. La siguiente tabla describe los principales criterios de selección para instalaciones industriales.
Medio de enfriamiento | Ventaja principal | Limitación principal | Aplicación ideal |
|---|---|---|---|
Refrigerado por aire | No se requiere agua potable; menor complejidad de instalación. | La eficiencia de refrigeración cae drásticamente en temperaturas ambiente altas. | Sitios remotos, instalaciones al aire libre, zonas con escasez de agua. |
Refrigerado por agua | Transferencia de calor superior; temperaturas de aproximación estrechas. | Requiere torres de enfriamiento, bombas y tratamiento de agua. | Plantas industriales pesadas, cuartos mecánicos interiores, servicio continuo. |
La gestión eficaz del condensado protege todo el sistema. Los intercoolers generan un volumen de líquido significativo a medida que el gas se enfría por debajo de su punto de rocío. Las especificaciones deben incluir válvulas de drenaje automatizadas y sin pérdidas. La separación de humedad de alta eficiencia no es negociable. Protege la etapa HP de la ingestión de líquidos catastrófica y mantiene la confiabilidad del proceso.
El mantenimiento de un sistema de dos etapas requiere un estricto cumplimiento de los protocolos mecánicos. Los técnicos de campo deben monitorear parámetros específicos para garantizar que el intercooler funcione correctamente.
Monitoree la presión entre etapas diariamente para detectar fallas en la válvula HP o bloqueos del intercooler.
Registre las temperaturas de aproximación en el intercooler para identificar incrustaciones en las aletas o los tubos.
Pruebe los drenajes de condensado automatizados semanalmente para garantizar que el líquido no se traspase al cilindro HP.
Muestre el aceite del compresor trimestralmente para comprobar si hay rotura térmica o contaminación por humedad.
Inspeccione las válvulas LP y HP durante las paradas programadas para detectar la fatiga antes de una falla catastrófica.
Audite las temperaturas de descarga actuales de su compresor de una sola etapa para identificar riesgos de estrés térmico.
Calcule la relación de presión exacta de su proceso para determinar si excede el umbral de seguridad de una sola etapa de 6:1.
Realice un análisis energético del ciclo de vida comparando el consumo de energía de las opciones de una sola etapa con las de dos etapas.
Evalúe la capacidad de agua de refrigeración de sus instalaciones antes de especificar un sistema de intercooler enfriado por agua.
R: El objetivo principal es eliminar el calor sensible del gas entre las etapas de compresión. Esto reduce la temperatura del gas, aumenta su densidad y reduce el trabajo mecánico requerido por el cilindro de alta presión. También evita que la temperatura de descarga final exceda los límites mecánicos seguros.
R: Al enfriar el gas se reduce su volumen específico. El pistón de alta presión empuja un gas más denso y frío en lugar de un gas caliente y expandido. Mover menos volumen requiere menos potencia de frenado, lo que acerca el ciclo termodinámico a la compresión isotérmica ideal y ahorra una cantidad significativa de energía.
R: Los estándares de la industria generalmente dictan la transición a un compresor de dos etapas cuando la relación de compresión total excede 5:1 o 6:1. Operar un compresor de una sola etapa más allá de esta relación causa estrés térmico severo, degradación del aceite y caídas drásticas en la eficiencia volumétrica.
R: Si el intercooler falla, la transferencia de calor disminuye. La etapa de alta presión ingiere gas caliente, lo que genera temperaturas extremas de descarga final. Esto hace que el aceite lubricante se carbonice, dañe las válvulas internas, derrita los sellos y aumente drásticamente el consumo de energía del compresor.
R: Sí. Están diseñados específicamente para aplicaciones de temperatura ultrabaja, como pruebas ambientales y almacenamiento de productos farmacéuticos. El diseño de dos etapas maneja los enormes aumentos de presión requeridos por los refrigerantes de baja temperatura sin sobrecalentar el motor eléctrico interno ni las válvulas del compresor.
R: El gas comprimido al enfriar obliga al vapor de agua y a los aerosoles de aceite a condensarse en líquido. Si este líquido ingresa al cilindro de alta presión, causa un choque hidráulico (golpe), que puede romper las válvulas y doblar las bielas. Los separadores atrapan y drenan este líquido de forma segura.
