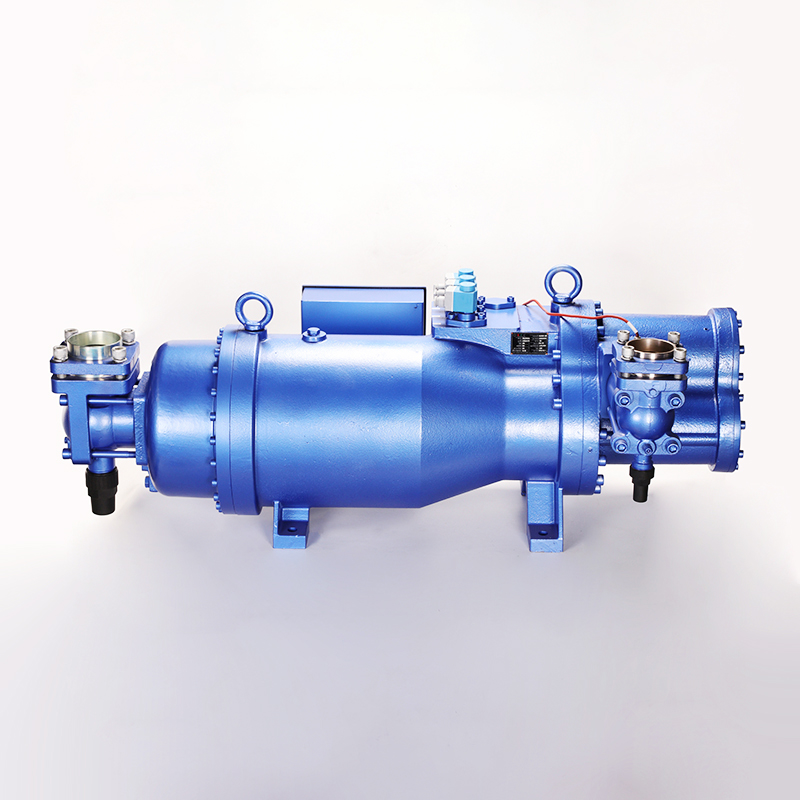

Los sistemas de refrigeración industrial y compresión de gas rara vez funcionan al 100% de la carga de diseño de forma continua. El principal desafío de ingeniería es adaptar la salida del compresor a las demandas fluctuantes del sistema sin incurrir en desgaste mecánico y penalizaciones energéticas por los frecuentes ciclos de arranque/parada del motor. Operar un compresor de capacidad fija en condiciones de carga parcial genera graves ineficiencias energéticas, control de temperatura comprometido y fallas prematuras del equipo. Las instalaciones necesitan una modulación de capacidad continua y confiable para optimizar los gastos operativos.
La utilización de la válvula deslizante como mecanismo de descarga permite que el motor impulsor permanezca funcionando continuamente mientras elimina o agrega carga dinámicamente. La válvula deslizante sigue siendo la solución mecánica estándar de la industria para el control continuo de la capacidad. Esta guía evalúa la mecánica del funcionamiento de la válvula deslizante, sus compensaciones de eficiencia en diferentes rangos de temperatura y cómo se compara o se integra con los métodos de control electrónico modernos.
Modulación mecánica: las válvulas deslizantes ajustan la capacidad moviéndose axialmente a lo largo de la carcasa del rotor, retrasando el inicio de la compresión y desviando el gas de succión sin comprimir de regreso a la entrada.
Arranque sin carga: Más allá de la modulación de carga parcial, las válvulas deslizantes actúan como mecanismos de descarga críticos, lo que permite que el compresor de tornillo arranque a su capacidad mínima (normalmente 10-15 % de par) para proteger el motor impulsor.
Compensaciones de eficiencia: si bien las válvulas de corredera permiten que un compresor funcione continuamente con cargas parciales (normalmente hasta un 10-25%), el consumo de energía no disminuye linealmente con la reducción de capacidad.
Especificidad de la aplicación: El rendimiento y la viabilidad económica del control de válvula deslizante varían significativamente dependiendo de si se implementa en un compresor de tornillo de temperatura media, un compresor de tornillo de baja temperatura o un sistema complejo de etapas múltiples.
Integración moderna: La eficiencia óptima de carga parcial se logra cada vez más combinando válvulas deslizantes mecánicas con variadores de frecuencia (VFD) para equilibrar los costos de capital con ahorros de energía a largo plazo.

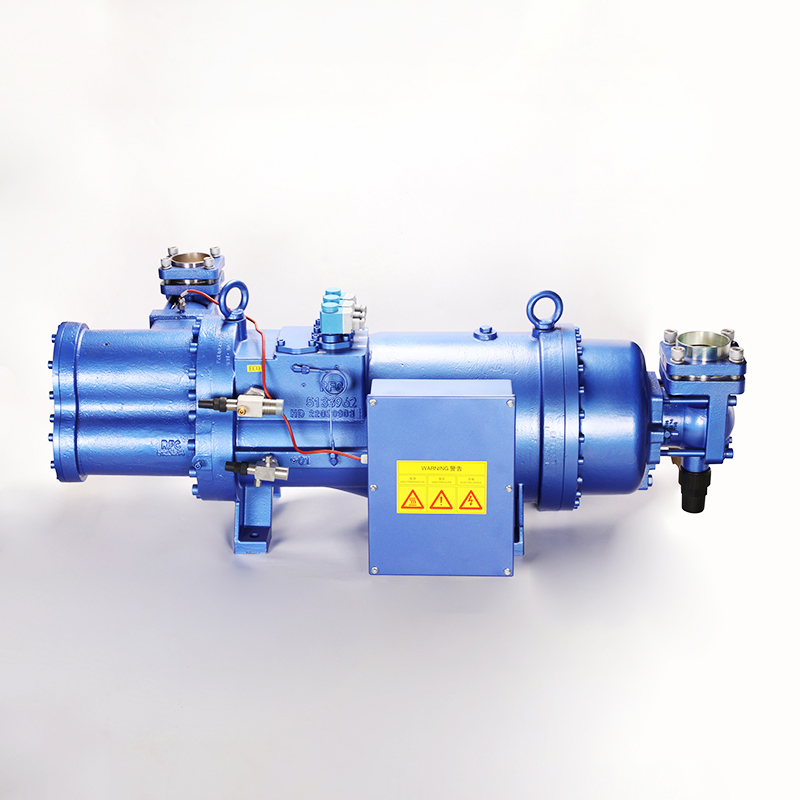

Para evaluar el control de capacidad, los ingenieros primero deben comprender cómo el volumen de compresión interna dicta el consumo de energía y la salida de refrigeración. La ubicación física de la válvula deslizante dentro de la carcasa del rotor determina cómo se mueve el gas a través del ciclo de compresión. La válvula deslizante es una pieza de metal mecanizada con precisión que forma una sección de la pared de la carcasa del rotor. Se encuentra paralelo a los dos rotores helicoidales. A medida que la válvula se desliza axialmente hacia el extremo de descarga, abre un puerto de derivación. Una porción del gas aspirado regresa al lado de succión antes de que comience la compresión. Esto acorta efectivamente la longitud de trabajo de los rotores y reduce el volumen de gas comprimido por revolución.
Cuando la válvula deslizante está en la posición completamente cargada, queda al ras contra el extremo de succión, cerrando el puerto de derivación por completo. Los rotores atrapan el volumen máximo de gas de succión y el compresor funciona al 100% de su capacidad. A medida que cae la demanda del sistema, un pistón hidráulico o neumático empuja la válvula deslizante hacia el extremo de descarga. La abertura creada permite que el gas que ha entrado en las roscas del rotor escape de regreso al colector de succión antes de que los rotores engranen lo suficientemente apretados como para comenzar a aumentar la presión del gas. Este bypass mecánico es lo que permite que un compresor de tornillo module su salida de forma continua, adaptándose a la carga exacta de refrigeración o gas requerida por la instalación.
La válvula deslizante funciona para facilitar el arranque sin carga moviéndose a la posición mínima durante el arranque. Esta acción reduce el par de arranque y el consumo de corriente inicial en el motor impulsor. La prevención de sobrecargas eléctricas y tensiones mecánicas prolonga la vida útil del equipo. Cuando un compresor inicia su secuencia de arranque, minimizar el volumen de compresión interna es fundamental para un funcionamiento seguro. Si un compresor intenta arrancar completamente cargado, la corriente de entrada requerida para superar la inercia estática y la resistencia inmediata a la compresión del gas pueden activar fácilmente los disyuntores eléctricos o causar una tensión térmica severa en los devanados del motor.
Al mantener la válvula deslizante en la posición del 10% al 15% de su capacidad durante el giro inicial del motor, el compresor esencialmente gira libremente. Los rotores giran, pero simplemente mueven gas en un circuito desde la succión hasta el bypass sin realizar el pesado trabajo de compresión. Una vez que el motor alcanza su velocidad máxima de funcionamiento y se completa la transición eléctrica estrella-triángulo o arranque suave, el sistema de control envía una señal a los solenoides hidráulicos para que comiencen a cargar el compresor. La válvula deslizante se mueve lentamente hacia la posición 100%, aumentando la carga en el motor de manera gradual y segura.
Los ingenieros deben distinguir entre válvulas deslizantes de capacidad y válvulas deslizantes Vi. Las válvulas deslizantes de capacidad controlan el volumen de gas comprimido cambiando el punto de derivación de succión sin regular el puerto de descarga. Las válvulas deslizantes Vi ajustan la ubicación física y la geometría del puerto de descarga para que coincida con las condiciones de presión del sistema. Los diseños de compresores modernos integran la interacción mecánica entre estos dos mecanismos para evitar la sobrecompresión o la subcompresión a carga parcial.
La sobrecompresión ocurre cuando la relación de volumen interno del compresor es mayor que lo que dicta la presión del sistema. El compresor desperdicia energía comprimiendo el gas a una presión superior a la de la línea de descarga, solo para que el gas se expanda ligeramente al salir del puerto de descarga. La subcompresión ocurre cuando la relación de volumen interno es demasiado baja, lo que hace que el gas a alta presión de la línea de descarga regrese a la carcasa del rotor cuando se abre el puerto, lo que obliga al compresor a trabajar más para expulsarlo. Mientras que la válvula deslizante de capacidad maneja el volumen de gas que ingresa al ciclo de compresión, la válvula deslizante Vi garantiza que el gas salga en el momento exacto en que su presión interna coincida con la presión de descarga del sistema. Operar estas dos válvulas en tándem requiere una lógica PLC sofisticada, pero garantiza la máxima eficiencia termodinámica en diferentes condiciones ambientales y de carga.
Evaluar cómo cambian la eficiencia y la estabilidad operativa de la válvula deslizante en función de las relaciones de temperatura y presión del sistema es esencial para un diseño adecuado del sistema. Las diferentes aplicaciones térmicas imponen tensiones únicas en el ciclo de compresión. Las propiedades físicas de los refrigerantes cambian drásticamente según las presiones de succión y descarga, lo que afecta directamente el rendimiento de la válvula deslizante al desviar el gas.
Los perfiles de carga típicos en entornos de temperatura media, como almacenamiento en frío estándar o enfriadores HVAC, experimentan frecuentes fluctuaciones de demanda. Operar un compresor de tornillo de temperatura media al 50-70% de la capacidad de la válvula deslizante introduce pérdidas de eficiencia aceptables. La penalización de potencia sigue siendo manejable en comparación con el desgaste mecánico del ciclo continuo. En estas aplicaciones, la relación de presión (la diferencia entre la presión de succión y descarga) es generalmente moderada. Cuando la válvula deslizante se abre para desviar el gas, la fricción interna y el calor generado por el gas desviado no afectan gravemente la eficiencia volumétrica general de la máquina.
Las instalaciones que ejecutan procesos de temperatura media a menudo dependen de la válvula deslizante para manejar los picos y valles diarios de producción. Por ejemplo, una planta de procesamiento de alimentos podría necesitar el 100 % de su capacidad durante el turno de la tarde, cuando el producto se está enfriando activamente, pero solo el 60 % de su capacidad durante la noche para mantener la temperatura ambiente. La válvula deslizante maneja esta transición suavemente, manteniendo estable la presión de succión y evitando que el motor del compresor arranque y se detenga varias veces por hora, lo que de otro modo degradaría los contactores del motor y los acoplamientos mecánicos.
Las aplicaciones de congelación a baja temperatura presentan distintos desafíos debido a las altas relaciones de presión. Hacer funcionar un compresor de tornillo de baja temperatura con una capacidad mínima de la válvula deslizante inferior al 30 % puede provocar temperaturas de descarga excesivas. La eficiencia volumétrica cae significativamente y aumenta el riesgo de degradación térmica. En congeladores rápidos o instalaciones de almacenamiento en frío que funcionan a -40 grados, el compresor debe impulsar el gas de succión de baja densidad a una presión de descarga alta. Esto requiere una enorme cantidad de trabajo por unidad de gas.
Cuando la válvula deslizante descarga un compresor de baja temperatura al 20% o 30%, el pequeño volumen de gas que realmente se comprime absorbe todo el calor mecánico generado por los rotores. Debido a que hay menos flujo de masa para eliminar este calor, la temperatura de descarga aumenta. Las altas temperaturas de descarga descomponen el aceite lubricante del compresor, lo que provoca depósitos de carbón en los rotores y fallas prematuras en los cojinetes. Además, el gas desviado en un sistema de baja temperatura tiende a calentar el gas de succión entrante, reduciendo aún más la densidad y la eficiencia del siguiente ciclo de compresión. Por estas razones, los operadores deben limitar cuidadosamente hasta qué punto se permite que un compresor de baja temperatura se descargue mecánicamente.
Las válvulas de corredera desempeñan un papel complejo en configuraciones compuestas. La modulación independiente de las válvulas deslizantes de etapa baja y alta requiere una lógica de control precisa. El equilibrio de las presiones entre etapas en un compresor de tornillo de doble etapa garantiza un rendimiento óptimo y evita las pulsaciones de gas o la sobrecarga del motor. Un sistema de doble etapa utiliza un compresor de refuerzo (etapa baja) para extraer gas de los evaporadores más fríos y empujarlo hacia un intercooler, donde un compresor de etapa alta lo recoge y lo empuja hacia el condensador.
Si la válvula deslizante de etapa baja se descarga demasiado mientras la de etapa alta permanece completamente cargada, el compresor de etapa alta reducirá la presión entre etapas al vacío, privándose de gas y potencialmente causando vibraciones severas. Por el contrario, si la etapa alta se descarga mientras la etapa baja está completamente cargada, la presión entre etapas se disparará, sobrecargando el motor de la etapa baja y haciendo estallar las válvulas de alivio de seguridad. El sistema de control debe monitorear la presión intermedia constantemente y ajustar ambas válvulas deslizantes en una danza sincronizada para mantener el flujo de masa correcto a través de ambas etapas del sistema.
La comparación de la reducción de la capacidad mecánica con el control electrónico de la velocidad del motor resalta distintas filosofías operativas. Cada método ofrece ventajas específicas en cuanto al consumo de energía y la inversión inicial. A medida que los códigos de energía se vuelven más estrictos y los costos de la electricidad aumentan, las instalaciones deben evaluar si la descarga mecánica tradicional es suficiente o si es necesario el control electrónico de velocidad.
El análisis de la curva potencia-capacidad de una válvula de corredera revela ineficiencias inherentes. Al 50 % de su capacidad, una válvula deslizante aún podría consumir entre el 65 y el 70 % de la energía a plena carga debido a la fricción interna y a las ineficiencias del bypass de gas. Los VFD ofrecen una reducción de potencia casi lineal a medida que disminuye la velocidad del motor, lo que proporciona un rendimiento energético superior con cargas parciales. Cuando una válvula deslizante evita el gas, el motor todavía gira a máximas RPM. Los rotores todavía están agitando la mezcla de petróleo y gas, creando una resistencia parásita. El gas que se desvía también crea turbulencias y caídas de presión dentro de la carcasa del rotor, todo lo cual requiere potencia del motor para superarse.
Un VFD, por otro lado, ralentiza la rotación real del motor y los rotores. Si la instalación solo necesita el 50 % de su capacidad, el VFD hace girar el compresor al 50 % de velocidad. La dinámica de compresión interna sigue siendo muy eficiente porque los rotores utilizan plenamente su longitud, sólo que a un ritmo más lento. El consumo de energía cae casi linealmente con la velocidad, lo que significa que un compresor que funciona al 50 % de la velocidad mediante VFD consumirá aproximadamente entre el 50 % y el 55 % de su energía a plena carga, lo que generará enormes ahorros de energía durante un año de funcionamiento.
La evaluación del costo inicial es necesaria para la planificación del proyecto. Las válvulas de corredera son componentes mecánicos integrados estándar. Los VFD de alta capacidad requieren una importante infraestructura eléctrica, refrigeración dedicada y equipos de mitigación de armónicos. Cada compresor de tornillo industrial viene de fábrica con un mecanismo de válvula deslizante integrado en la carcasa. Utilizarlo no requiere más que líneas hidráulicas estándar y una salida PLC básica. Es una tecnología robusta y probada que requiere muy pocos conocimientos eléctricos especializados para su mantenimiento.
Instalar un VFD en un compresor de 500 caballos de fuerza es una tarea eléctrica importante. El variador en sí es físicamente grande y genera una cantidad significativa de calor, por lo que requiere una sala eléctrica con clima controlado. Los VFD también introducen armónicos eléctricos en la red eléctrica de la instalación, lo que puede interferir con los componentes electrónicos sensibles y requerir la instalación de costosos reactores de línea o filtros de armónicos activos. El motor en sí debe estar clasificado para servicio de inversor para soportar los picos de voltaje generados por el variador. Estos requisitos de infraestructura hacen que los VFD sean una inversión inicial más importante.
La estrategia de control óptima suele combinar ambas tecnologías. El uso de un VFD para la modulación de capacidad primaria desde 100% hasta 50% de velocidad maximiza la eficiencia. Activar la válvula deslizante sólo cuando la demanda cae por debajo de la velocidad mínima de funcionamiento segura del motor garantiza un funcionamiento continuo sin detener el motor. La mayoría de los motores de compresores no pueden reducirse por debajo del 30% al 50% de su velocidad nominal. Funcionar demasiado lento impide que la bomba de aceite interna genere suficiente presión para lubricar los cojinetes y el ventilador de refrigeración interno del motor pierde su eficacia, lo que provoca un sobrecalentamiento.
En un sistema híbrido, el PLC está programado para mantener la válvula deslizante al 100% de su capacidad mientras el VFD modula la velocidad del motor hasta su límite mínimo seguro (por ejemplo, de 1800 RPM a 900 RPM). Si la carga de refrigeración cae aún más, el VFD mantiene el motor a 900 RPM y el PLC comienza a descargar mecánicamente la válvula deslizante. Esta estrategia captura los enormes ahorros de energía del VFD durante los rangos operativos más comunes mientras utiliza la válvula deslizante para manejar condiciones de carga extremadamente baja sin apagar el compresor.
Método de control | Eficiencia al 50% de carga | Complejidad de implementación | Mejor perfil de aplicación |
|---|---|---|---|
Sólo válvula deslizante | Moderado (65-70% de consumo de energía) | Bajo (componente estándar de fábrica) | Cargas base estables, fluctuación diaria mínima |
Sólo VFD | Alto (~50-55% de consumo de energía) | Alta (Requiere infraestructura eléctrica) | Cargas muy variables, objetivos energéticos estrictos |
Híbrido (VFD + válvula deslizante) | Muy alto en todos los rangos | Moderado a alto | Variabilidad de carga extrema, límites de carga mínimos bajos |
La identificación de los puntos de falla mecánica y eléctrica de los sistemas de válvulas deslizantes evita tiempos de inactividad inesperados. El mantenimiento proactivo garantiza una modulación precisa de la capacidad. Una válvula deslizante que no carga o descarga adecuadamente puede paralizar las capacidades de producción de una instalación o destruir el motor del compresor.
Las válvulas de corredera dependen de actuadores hidráulicos o neumáticos para su movimiento. El transmisor de válvula deslizante de capacidad, como un transformador diferencial variable lineal (LVDT) o un potenciómetro giratorio, comunica la posición exacta de la válvula al controlador. La deriva o falla del transmisor provoca una carga inadecuada y una tensión severa del motor. El sistema hidráulico utiliza el aceite lubricante propio del compresor para empujar el pistón de la válvula deslizante. Las válvulas solenoides dirigen aceite a alta presión hacia el lado de carga o descarga del pistón. Si estos solenoides se obstruyen con escombros o sus bobinas eléctricas se queman, la válvula deslizante quedará atascada en su posición.
El LVDT es un delicado instrumento electrónico montado en el exterior del compresor, conectado a la válvula deslizante mediante una varilla mecánica. Traduce el movimiento físico de la válvula en una señal de 4-20 mA o 0-5 V para el PLC. Con el tiempo, la vibración y el calor pueden hacer que la calibración LVDT se desvíe. Si el LVDT le dice al PLC que la válvula está al 50% cuando en realidad está al 100%, el PLC tomará decisiones incorrectas, lo que podría sobrecargar el motor o no cumplir con la demanda de enfriamiento.
El controlador del compresor ajusta dinámicamente la posición de la válvula deslizante en relación con el punto de ajuste de carga del motor en función del consumo de amperaje. Una discrepancia entre la posición del transmisor informada y la carga real del motor desencadena disparos por sobrecorriente del motor o inestabilidad del sistema. El circuito de control primario de una válvula deslizante generalmente se basa en la presión de succión, pero el circuito de control secundario y primordial es el amperaje del motor. El PLC monitorea constantemente el consumo de corriente del motor a través de un transformador de corriente (CT).
Si el operador establece el límite máximo de carga del motor en 90% de los amperios de carga total (FLA), el PLC evitará activamente que la válvula deslizante se cargue más una vez que el motor alcance ese umbral, independientemente de lo que esté haciendo la presión de succión. Esto protege el motor durante días con alta temperatura ambiente o condiciones anormales del sistema. Si el CT falla o proporciona una lectura inexacta, el PLC podría cargar agresivamente la válvula deslizante, empujando el motor más allá de sus límites térmicos y provocando una falla eléctrica catastrófica.
El funcionamiento prolongado en posiciones bajas de la válvula deslizante reduce el flujo másico de refrigerante. Esta condición potencialmente causa acumulación de aceite en el evaporador o un retorno inadecuado de aceite al compresor, lo que provoca fallas catastróficas en los cojinetes. Los compresores de tornillo inyectan grandes volúmenes de aceite directamente en la carcasa del rotor para sellar los espacios entre los rotores, absorber el calor de la compresión y lubricar los cojinetes. Este aceite se mezcla con el gas de descarga y debe separarse en el recipiente separador de aceite antes de que el gas viaje al condensador.
Cuando la válvula deslizante se descarga al 20%, la velocidad del gas de descarga cae significativamente. La baja velocidad del gas perjudica gravemente la eficiencia de los filtros coalescentes dentro del separador de aceite. Más aceite pasa por el separador y sale a las tuberías del sistema. Sin suficiente velocidad del gas en las líneas de succión para empujar ese aceite de regreso al compresor, el aceite se acumula en los evaporadores. El compresor finalmente se queda sin aceite, lo que provoca contacto de metal con metal en los rotores y una destrucción mecánica inmediata.
Un marco de diagnóstico aborda problemas comunes de manera eficiente. Las válvulas atascadas a menudo son el resultado de contaminación por aceite o desgaste mecánico. Las fallas del solenoide hidráulico y los errores de calibración en el panel de control requieren intervención técnica inmediata para restaurar un posicionamiento preciso. Los técnicos de campo deben seguir una secuencia lógica cuando una válvula deslizante no responde.
Verifique la señal eléctrica del PLC a las bobinas del solenoide hidráulico. Asegúrese de que las bobinas se magneticen cuando estén energizadas.
Verifique la presión del aceite hidráulico. Si la bomba de aceite interna falla o los filtros de aceite están muy restringidos, no habrá suficiente presión para mover el pistón de la válvula deslizante.
Vuelva a calibrar el transmisor LVDT. Golpee la válvula completamente descargada y completamente cargada manualmente, y restablezca los parámetros de voltaje 0% y 100% en el panel del microprocesador.
Inspeccione la conexión mecánica entre la válvula deslizante y la varilla indicadora. Los pasadores giratorios rotos o las roscas peladas harán que la válvula se mueva sin cambiar la señal LVDT.
Analice el aceite del compresor en busca de contaminación por partículas. Las virutas de metal o los lodos de aceite degradado pueden atascar físicamente la válvula deslizante dentro de la carcasa del rotor, lo que requiere un desmontaje completo del compresor.
Las válvulas de corredera proporcionan un control de capacidad robusto y continuo, esencial para evitar ciclos cortos en compresores de tornillo industriales, aunque introducen penalizaciones de energía con cargas extremadamente bajas. Especifique un control de válvula deslizante estándar para sistemas con cargas constantes que rara vez caen por debajo del 70 % de su capacidad. Exija una configuración híbrida de VFD y válvula deslizante para cargas altamente variables o requisitos estrictos de cumplimiento energético. Evalúe cuidadosamente los límites de carga mínima según el tipo de compresor específico y la aplicación de temperatura.
Realice un análisis integral del perfil de carga de las demandas térmicas diarias y estacionales de la instalación para determinar los verdaderos requisitos de carga parcial.
Consulte con los fabricantes de compresores para calcular el consumo de energía de carga parcial exacto (kW/TR) para la aplicación específica antes de finalizar la selección del equipo.
Implemente una configuración híbrida de VFD y válvula deslizante si la instalación experimenta variaciones de carga extremas para maximizar la eficiencia energética.
Establezca un programa de calibración de rutina para transmisores LVDT y solenoides hidráulicos para garantizar una modulación de capacidad precisa y evitar la tensión del motor.
Monitoree de cerca las tasas de retorno de aceite cuando opere con capacidades bajas de válvulas deslizantes para evitar que el aceite se acumule en los evaporadores del sistema.
R: Para modular la capacidad del compresor desviando una porción del gas de succión de regreso a la entrada, reduciendo el volumen de gas comprimido sin detener el motor.
R: Una válvula deslizante de capacidad controla el volumen de gas comprimido evitando el gas de succión antes de que comience la compresión, sin regular el puerto de descarga. Una válvula deslizante Vi ajusta la relación de volumen interno modificando la ubicación del puerto de descarga para que coincida con las presiones del sistema.
R: Reduce el consumo de energía, pero no de forma lineal. Operar al 50% de su capacidad a través de una válvula deslizante generalmente usa más del 50% de la energía a plena carga debido a ineficiencias de derivación.
R: Sí. Este es un enfoque híbrido común en el que el VFD maneja la reducción de la capacidad inicial para lograr la máxima eficiencia energética y la válvula deslizante se utiliza para una reducción adicional por debajo del umbral mínimo de velocidad del motor.
R: Es una secuencia de arranque en la que la válvula deslizante se mueve a su posición mínima para reducir el volumen de compresión interna, reduciendo el par de arranque y minimizando el consumo de corriente eléctrica en el motor.
R: El controlador monitorea la carga eléctrica del motor impulsor y modula los solenoides hidráulicos o neumáticos para cambiar la válvula deslizante, haciendo coincidir la salida del compresor con el punto de ajuste de carga del motor y la demanda del sistema.
R: El sistema de control pierde los datos de posición real de la válvula, lo que provoca una carga incorrecta, una posible sobrecarga del motor o la incapacidad de satisfacer la demanda de refrigeración o compresión del sistema.
